Para crear una rejilla de pilares personalizada a partir de líneas

Se puede crear una rejilla de pilares personalizada basada en líneas no ortogonales en su forma. Por ejemplo, si tiene un dibujo de un trazado irregular, puede crear una rejilla de pilares personalizada a partir de las líneas. Dado que la rejilla resultante tiene una forma personalizada, la capacidad de editarla tras su creación se limita a las propiedades generales y las propiedades de ubicación. No se pueden cambiar el número y el espaciado de las líneas de rejilla, ni se pueden etiquetar automáticamente.

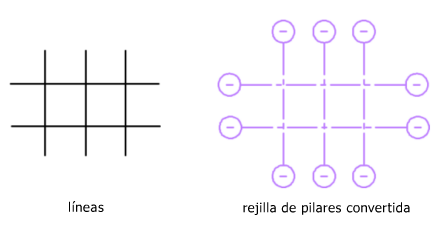

Rejilla personalizada a partir de líneas

1. Cree las líneas que desee convertir en una rejilla de pilares.
2. Abra la paleta de herramientas que contenga la rejilla de pilares que desee usar.
   Consejo: Es posible que necesite desplazarse hacia abajo para ver la herramienta. Cuando la haya seleccionado, puede mover u ocultar la paleta Propiedades para ver una mayor extensión del área de dibujo.
3. Pulse con el botón derecho en una herramienta de rejilla de pilares estructurales y elija Aplicar las propiedades de herramientas aLíneas.
4. Seleccione las líneas que desee convertir y pulse Intro.
5. Cuando se le pregunte si desea borrar las líneas originales, pulse Intro para mantenerlas o escriba s (Sí) para borrarlas.
6. Si es necesario, edite las propiedades de la rejilla de pilares en la paleta Propiedades.
