Proporciona los medios para insertar, editar, fijar o anular la fijación de un número de cable.
Buscar
Comando:
AEEDITWIRENO
Editar número de cable proporciona los medios para:
- Modificar el valor de número de cable
- Fijar el número de cable o anular el estado de fijo
- Cambiar la visibilidad del número de cable
- Añadir valores a los atributos de número de cable W01USER-W10USER

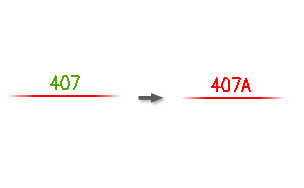

Cuando se fija un número de cable, el atributo de número de cable se renombra y se desplaza a una capa de número de cable fija especial. La asignación de un color diferente a esta capa facilita la identificación de los números de cable fijos y normales. El nombre de capa de los números de cable fijos se especifica en el cuadro de diálogo de Definir capas (en el cuadro de diálogo Propiedades del dibujo
Formato de dibujo).
|
Número de cable |
Permite especificar el número del cable. Si introduce un número de cable existente durante el proceso de inserción/edición, aparecerá un cuadro de diálogo de advertencia. Este advierte de la duplicación y propone un número de cable alternativo basado en el formato definido por el usuario. Nota: Desactive la advertencia en el cuadro de diálogo Propiedades del proyecto
Parámetros del proyecto. Tanto si se selecciona mostrar el cuadro de diálogo de advertencia como si no, se creará un archivo de registro de errores para cada proyecto. La advertencia se guarda en el archivo de registro denominado "<nombre_proyecto>_error.log" y se guarda en el subdirectorio de usuario. |
|
Designar texto |
Permite rellenar previamente el cuadro de edición de número de cable con el objeto de texto seleccionado. Utilice Arriba o Abajo para aumentar o disminuir rápidamente el número de cable. |
|
Fijo |
Permite fijar el número de cable para que no cambie si se procesa posteriormente mediante la utilidad de numeración automática de cables. |
|
Visible/Oculto |
Permite mostrar u ocultar el número de cable en el dibujo. Permite ocultar los números de cable que aún están presentes y aparecen en los informes de cable. |
|
Editar atributos |
Edite los atributos W01USER-W10USER. Estos valores de atributo pueden incluirse en varios informes. Nota: Edite estos valores en cada bloque de número de cable de una red que contenga flechas de señal para mantener la coherencia.
|
|
Zoom |
Si la vista se ajusta para mostrar un cable que sale de la pantalla, el zoom restituye la vista anterior de la pantalla. |
