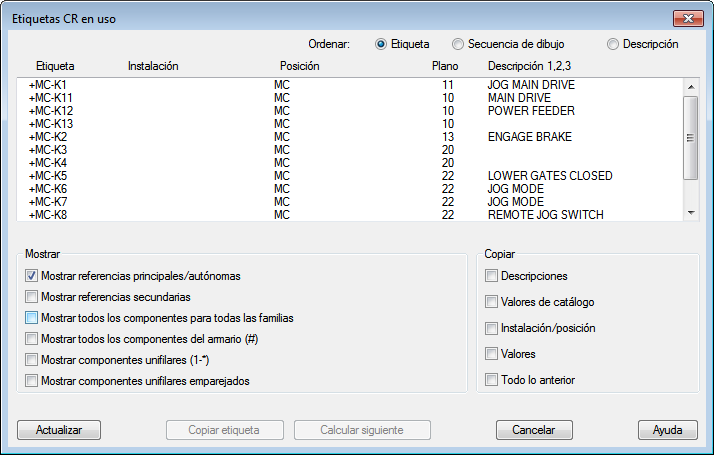

Etiquetas en uso, cuadro de diálogo

Muestra una lista con todas las etiquetas encontradas en los componentes de esquema del proyecto.

Insertar componente

Buscar

 Comando:  AECOMPONENT

Seleccione el tipo de componente que desea insertar y especifique el punto de inserción en el dibujo. En el cuadro de diálogo Insertar/editar componente, haga clic en Etiquetas usadas: Esquema.

Editar componente

Buscar

 Comando:  AEEDITCOMPONENT

Seleccione el componente que desee editar. En el cuadro de diálogo Insertar/editar componente, haga clic en Etiquetas usadas: Esquema.

Ordenar

Permite ordenar la lista por etiqueta de componente, secuencia de dibujo o descripción.

Mostrar

Mostrar referencias principales/independientes	Muestra todos los componentes principales de códigos de familia relacionados en el proyecto. (Por defecto)
Mostrar referencias secundarias	Muestra las referencias secundarias junto con las principales de códigos de familia relacionados en el proyecto.
Mostrar todos los componentes para todas las familias	Muestra todos los dispositivos de todas las familias del proyecto.
Mostrar todos los componentes del armario	Muestra todos los componentes del armario.
Mostrar componentes unifilares	Muestra todos los componentes unifilares de códigos de familia relacionados en el proyecto.
Mostrar componentes unifilares emparejados	Activada. Muestra todos las referencias unifilares, del esquema y del armario donde existe un componente unifilar coincidente para un componente de esquema o una implantación del armario. Nota: La referencia unifilar solo se incluye si Mostrar componentes unifilares también está activada. Desactivada. Oculta todas las referencias unifilares, del esquema y del armario donde existe un componente unifilar coincidente para un componente de esquema o una implantación del armario.

Copia

Descripciones	Aplica los valores de descripción del componente seleccionado en el componente editado.
Valores de catálogo	Aplica los valores del catálogo del componente seleccionado en el componente editado. Incluye el fabricante, el catálogo, el código de ensamblaje y todos los valores múltiples del catálogo.
Instalación/posición	Aplica los valores de posición e instalación del componente seleccionado en el componente editado.
Valores	Aplica los valores RATING1-12 del componente seleccionado en el componente editado.
Todo lo anterior	Aplica los valores del componente seleccionado, solo de la lista de categorías, en el componente editado.

Actualizar

Actualiza la lista con los datos más recientes del proyecto.

Copiar etiqueta

Permite aplicar la etiqueta seleccionada al componente editado.

Calcular siguiente

Proporciona la siguiente etiqueta disponible (secuencia o número de referencia de línea) para el tipo de dispositivo seleccionado en el cuadro de diálogo.
