Intercambiar bloque/actualizar bloque/intercambio de biblioteca, cuadro de diálogo

Permite intercambiar o actualizar un ejemplar de inserción de bloque así como mantener los valores de texto de atributo existentes.

Buscar

Comando: AESWAPBLOCK

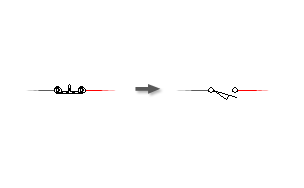

Intercambiar bloque: permite cambiar dos bloques entre sí. Seleccione Mantener para conservar la escala del bloque, la rotación, las conexiones de cables, los valores de atributo y las posiciones de atributo anteriores.
Actualizar: permite actualizar todos los ejemplares de un bloque determinado con una versión actualizada del mismo bloque.

También se mantienen las conexiones de cables, incluso si el símbolo nuevo es levemente más ancho o más estrecho que el original.

Intercambiar bloque (cambiar por otro nombre de bloque)

Intercambiar un bloque: Uno a uno	Permite intercambiar un bloque por otro, uno a uno.
Intercambiar un bloque: Todo el dibujo	Permite intercambiar un bloque por otro en el dibujo.
Intercambiar un bloque: Todo el proyecto	Permite intercambiar un bloque por otro en el proyecto.
Designar nuevo bloque del menú de símbolos	Permite especificar la selección de un bloque nuevo en el menú de símbolos.
Designar "copia exacta" de nuevo bloque	Permite especificar la selección de un bloque nuevo igual que el bloque original.
Buscar nuevo bloque desde el cuadro de diálogo de selección de archivos	Permite especificar la selección de un bloque nuevo en un cuadro de diálogo de selección de archivos.
Mantener posiciones de atributos antiguos	Permite especificar que se mantengan las posiciones de atributo del bloque original.
Mantener escala de bloque antiguo	Permite especificar que se mantenga el valor de escala del bloque original.
Permitir reconexiones de líneas de tipo de cable indefinido	Permite especificar la inclusión de líneas que no representen cables para la reconexión cuando el nuevo bloque se intercambie.
Volver a etiquetar automáticamente si el intercambio de principal ocasiona cambio de FAMILIA	Permite volver a etiquetar automáticamente el componente si el código de familia de un componente ha cambiado debido al intercambio. De lo contrario, se mantiene la etiqueta aunque no coincida con el código de familia del nuevo componente.

Actualizar un bloque	Permite actualizar todos los ejemplares de un bloque determinado con una versión actualizada del mismo bloque.
Intercambio de biblioteca	Permite actualizar todos los ejemplares de un símbolo de biblioteca con una versión actualizada del mismo símbolo

Utilizar mismos nombres de atributos	Permite utilizar los mismos nombres de atributo del bloque original.
Utilizar archivo de asignación de atributos	Permite que se asignen los valores de determinados atributos a diferentes nombres de atributo.
Archivo de asignación	Determina cómo Conjunto de herramientas AutoCAD Electrical debe asignar los atributos. El archivo debe tener dos columnas de nombres de atributo. La primera columna debe contener el nombre del atributo actual y la segunda columna el nombre del atributo nuevo. El archivo de asignación puede ser una hoja de cálculo de Excel, un archivo delimitado por comas (.CSV) o un archivo de texto sin formato con un espacio que separa el nombre del atributo actual del nombre del atributo nuevo.
