Acerca de la edición de objetos seleccionados en bloques y dibujos de referencia

Es posible modificar referencias externas y redefinir bloques del dibujo actual mediante la modificación de referencias in situ. Se consideran referencias tanto los bloques como las referencias externas.

Al editar la referencia in situ, esta se puede modificar dentro del contexto visual del dibujo actual.

Con frecuencia, los dibujos contienen una o varias referencias externas además de varias referencias a bloques. Al trabajar con referencias a bloques, se puede designar un bloque, modificarlo, ver y editar sus propiedades y actualizar su definición.

Cuando se trabaja con referencias externas, se puede designar aquélla con la que se desea trabajar, modificar sus objetos y guardar de nuevo los cambios en el dibujo referenciado. Se pueden realizar cambios de poca importancia sin tener que cambiar de dibujo continuamente.

Consejo: Puede copiar rápidamente uno o varios objetos seleccionados anidados dentro de un dibujo de referencia o de un bloque en el dibujo actual con el comando NCOPIA.

Introducción al conjunto de trabajo

Los objetos designados de la referencia externa o del bloque seleccionados se extraen temporalmente y están disponibles para su edición en el dibujo abierto en ese momento. El conjunto de objetos extraídos se denomina conjunto de trabajo; este puede modificarse y guardarse para actualizar la referencia externa o la definición de bloque.

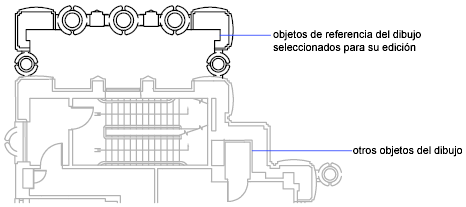

Los objetos que constituyen el conjunto de trabajo se distinguen visualmente de los demás objetos del dibujo. Todos los objetos del dibujo actual, a excepción de los objetos del conjunto de trabajo, aparecen difuminados.

Control de difuminado de objetos

La variable de sistema XFADECTL controla la forma en que se mostrarán los objetos al editar referencias in situ. El conjunto de objetos extraídos de una referencia se muestra tal y como se muestra normalmente. Todos los demás objetos del dibujo, incluidos los objetos del dibujo actual y de las referencias que no pertenecen al conjunto de trabajo, aparecen difuminados. El valor indica la intensidad de visualización de los objetos que no forman parte del conjunto de trabajo. Cuanto mayor sea el valor asignado a XFADECTL, más se difuminará la imagen.

Nota: Los objetos que se encuentran fuera del conjunto de trabajo no se difuminan en el momento de editar referencias in situ, a menos que ESTVISACTUAL se defina como un valor de 2D estructura alámbrica.

Visor del Editor de referencias

El visor del Editor de referencias se muestra y se activa después de seleccionar los objetos anidados que se van a editar. Mediante los botones del visor del Editor de referencias, es posible añadir o suprimir objetos del conjunto de trabajo, así como descartar o guardar cambios en la referencia. El visor del Editor de referencias desaparece automáticamente después de descartar o guardar los cambios realizados en el conjunto de trabajo.

Nota: Si va a realizar cambios importantes en una referencia, abra el dibujo de referencia y edítelo directamente en el archivo. El uso de la edición de referencias in situ para realizar cambios importantes puede aumentar considerablemente el tamaño del archivo de dibujo actual durante la sesión de edición de referencias in situ.
