DIFERENCIA (comando)

Combina sólidos 3D o regiones 2D designados por sustracción.

Métodos de acceso

Conjuntos de herramientas: ficha Modelado > grupo Sólido > menú desplegable Booleano > Sustraer.

Menú: Modificar > Región > Sustraer.

Resumen

DIFERENCIA permite crear un sólido 3D sustrayendo un conjunto de sólidos 3D existentes de otro conjunto solapado. Además, permite crear un objeto de región 2D sustrayendo un conjunto de objetos de región existentes de otro conjunto solapado. Sólo puede seleccionar regiones para utilizarlas con este comando.

Nota: No se recomienda usar DIFERENCIA con superficies 3D. Para estas superficies, utilice el comando RECORTASUPERF.

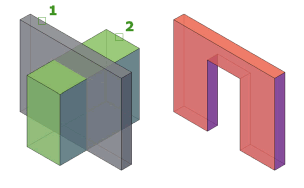

Seleccione los objetos que desee conservar, pulse Intro y a continuación, seleccione los objetos que desee sustraer.

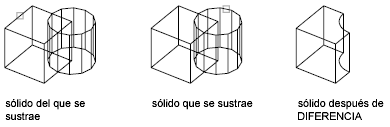

Los objetos del segundo conjunto de selección se sustraen de los del primer conjunto de selección. Se creará un sólido 3D, una superficie o una región nuevos.

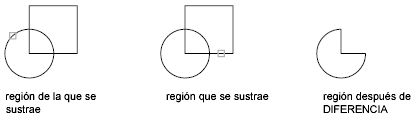

Los objetos del segundo conjunto de selección se sustraen de los del primer conjunto de selección. Se creará una nueva región.

Solo puede sustraer regiones de otras regiones que estén situadas en el mismo plano; Sin embargo, puede realizar acciones simultáneas de DIFERENCIA si selecciona conjuntos de regiones en planos diferentes. De esta forma, el programa creará distintas regiones sustraídas en cada plano. Las regiones que no dispongan de otras regiones coplanares seleccionadas se rechazan.

No se puede utilizar DIFERENCIA con los objetos de malla. Sin embargo, si selecciona un objeto de malla, se le pedirá que lo convierta en una superficie o un sólido 3D.

Lista de solicitudes

Se muestran las siguientes solicitudes.

Designe objetos (de los que sustraer)

Especifica las regiones, las superficies o los sólidos 3D que se van a modificar por sustracción.

Designar objetos (que sustraer)

Especifica las regiones, las superficies o los sólidos 3D que se van a sustraer.
