Crea un polisólido similar a un muro 3D.
Métodos de acceso
Conjuntos de herramientas: .
Menú: .
Resumen

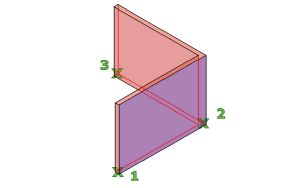

Puede crear muros con segmentos rectos o curvos de altura y grosor constantes.
Mediante el comando POLISOLIDO, es posible convertir una línea, polilínea 2D, arco o círculo existentes en un sólido con un perfil rectangular. Un polisólido puede tener segmentos curvados, pero el perfil es siempre rectangular por defecto.
Con el comando POLISOLIDO, se puede dibujar un sólido igual que se dibujaría una polilínea. La variable del sistema PSOLWIDTH establece la anchura por defecto del sólido. La variable del sistema PSOLHEIGHT establece la altura por defecto del sólido.
Lista de solicitudes
Se muestran las siguientes solicitudes.
Precise punto inicial u [Objeto/Altura/aNchura/Justificar] <Objeto>: especifique el punto inicial del perfil del sólido, pulse Intro para especificar un objeto para convertir en sólido o indique una opción.
Precise punto siguiente o [Arco/Deshacer]: especifique el siguiente punto del perfil del sólido o indique una opción.
Objeto
Especifica un objeto para convertir en sólido. Se pueden convertir los elementos siguientes:
- Línea
- Arco
- Polilínea 2D
- Círculo
Designe objeto: seleccione un objeto que convertir en sólido.
Altura
Especifica la altura del sólido. La altura por defecto se define en el parámetro PSOLHEIGHT actual.
Precise altura <por defecto>: especifique un valor para la altura o pulse Intro para especificar el valor por defecto.
El valor de altura especificado actualizará el parámetro PSOLHEIGHT.
Anchura
Especifica la anchura del sólido. La anchura por defecto se define en el parámetro PSOLWIDTH actual.
Precise anchura <actual>: indique un valor para la anchura introduciendo un valor o seleccionado dos puntos, o bien pulse Intro para precisar el valor de anchura actual.
El valor de anchura especificado actualizará el parámetro PSOLWIDTH.
Justificar
Establece la anchura y la altura según el sólido se justifica a la izquierda, derecha o centro cuando se define el perfil con el comando. La justificación se basa en la dirección inicial del primer segmento del perfil.
Indique justificación [Izquierda/Centro/Derecha] <Centro>: indique una opción para la justificación o pulse Intro para especificar la justificación central.
Punto siguiente
Precise punto siguiente o [Arco/Cerrar/Deshacer]: seleccione el punto siguiente para el perfil del sólido, indique una opción o pulse Intro para finalizar la ejecución del comando.
- Arco
-
Añade un segmento de arco al sólido. La dirección inicial por defecto del arco es tangente al último segmento dibujado. Se puede precisar una dirección inicial distinta de la opción Dirección.
Precise punto final del arco o [Cerrar/Dirección/Línea/Segundo punto/desHacer]: especifique un punto final o indique una opción.
- Cerrar. Cierra el sólido mediante la creación de una línea o segmento de arco desde el último punto especificado hasta el punto inicial del sólido. Se deben especificar al menos dos puntos para utilizar esta opción.
-
Dirección. Especifica la dirección inicial del segmento de arco.
Precise la dirección de tangente para el punto inicial del arco: especifique un punto.
Precise punto final del arco: especifique un punto.
- Línea. Sale de la opción Arco y vuelve a las solicitudes iniciales del comando POLISOLIDO.
-
Segundo punto. Especifica el segundo punto y punto final de un segmento de arco de tres puntos.
Precise segundo punto en arco: especifique un punto.
Precise punto final del arco: especifique un punto.
- Deshacer. Elimina el segmento de arco más reciente añadido al sólido.
- Cerrar
-
Cierra el sólido mediante la creación de una línea o segmento de arco desde el último punto especificado hasta el punto inicial del sólido. Se deben especificar al menos tres puntos para utilizar esta opción.
- Deshacer
-
Elimina el segmento de arco más reciente añadido al sólido.
Arco
Añade un segmento de arco al sólido. La dirección inicial por defecto del arco es tangente al último segmento dibujado. Se puede precisar una dirección inicial distinta de la opción Dirección.
Precise punto final del arco o [Cerrar/Dirección/Línea/Segundo punto/desHacer]: especifique un punto final o indique una opción.
- Cerrar
-
Cierra el sólido mediante la creación de un segmento lineal o de arco desde el último vértice hasta el inicio del sólido.
- Dirección
-
Especifica la dirección inicial del segmento de arco.
Precise la dirección de tangente para el punto inicial del arco: especifique un punto.
Precise punto final del arco: especifique un punto.
- Línea
-
Sale de la opción Arco y vuelve a las solicitudes iniciales del comando POLISOLIDO.
- Segundo punto
-
Especifica el segundo punto y punto final de un segmento de arco de tres puntos.
Precise segundo punto en arco: especifique un punto.
Precise punto final del arco: especifique un punto.
- Deshacer
-
Elimina el segmento de arco más reciente añadido al sólido.
Deshacer
Elimina el segmento más reciente añadido al sólido.
