Para comparar dibujos

Revise las diferencias entre el dibujo actual y el dibujo de comparación especificado.

1. Abra el primer dibujo que desee comparar con otro.
2. Haga clic en Comparar DWG en la barra de herramientas.
3. En el cuadro de diálogo de selección, especifique el archivo de dibujo que desea comparar con el dibujo actual y haga clic en Abrir.

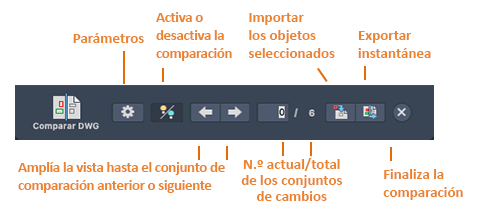

Se abre el visor de Comparar DWG y los resultados de la comparación se muestran en el dibujo actual. Este visor proporciona diversos comandos y opciones para revisar y controlar los resultados de la comparación.

Las diferencias entre el dibujo de comparación y el actual se agrupan por proximidad en conjuntos de cambios que son nubes de revisión circundantes. Las diferencias se separan por colores. Por defecto, los colores se asignan de la siguiente forma:

• Rojo: objetos que solo se encuentran en el dibujo comparado.
• Verde: objetos que solo se encuentran en el dibujo actual.
• Gris: objetos comunes a los dos dibujos.

Nota:

• Si tiene una capa desactivada o inutilizada en el dibujo actual, esta no formará parte del resultado de la comparación.
• Todos los cambios que realice en el dibujo de comparación no se mostrarán en una comparación hasta que los guarde en el dibujo de comparación.
• Puede iniciar la utilidad Comparar DWG desde el menú Archivo, incluso aunque no tenga ningún dibujo abierto. En el cuadro de diálogo Comparar DWG, especifique el dibujo base y de referencia, y haga clic en Comparar. El resultado de la comparación se muestra en el dibujo base.

Cambiar los parámetros de visualización de la comparación

1. Haga clic en Parámetros en el visor de Comparar DWG.
2. En el grupo Parámetros, haga clic en los controles que desea cambiar.

Cambiar la visibilidad de los objetos comparados

• Haga clic en el icono de bombilla ubicado junto a las opciones No en el dibujo actual o Solo en el dibujo actual para activar o desactivar la visibilidad de las diferencias entre los archivos de dibujo comparado o actual.
• Haga clic en el icono de bombilla que aparece junto a No hay diferencias para activar o desactivar la visibilidad de los objetos que son iguales en los dos archivos de dibujo.

Cambiar el orden de los objetos comparados

Haga clic en esta opción para invertir el orden entre los objetos superpuestos en el dibujo actual y el dibujo comparado. Por defecto, los objetos del dibujo actual se muestran sobre los del dibujo comparado.

Cambiar la visibilidad, el color y la forma de las nubes de revisión

Las nubes de revisión se utilizan en el dibujo de comparación para resaltar las diferencias entre los archivos comparados.

• Para activar o desactivar la visibilidad de las nubes de revisión, haga clic en el icono de bombilla.
• Para cambiar la forma de las nubes de revisión, seleccione Rectangular o Poligonal en la lista desplegable Forma.
• Para cambiar la distancia de desfase entre los conjuntos de cambios y las nubes de revisión, utilice el control deslizante Margen.
• El tamaño de los conjuntos de cambios se determina en función de la proximidad de los objetos modificados en comparación con el tamaño de las nubes de revisión.

Nota: El tamaño de los arcos de las nubes de revisión se determina automáticamente en función de la extensión del dibujo actual. Los dibujos de mayor tamaño utilizan automáticamente arcos más grandes en las nubes de revisión.

Excluir sombreado o texto de la comparación

Los filtros permiten ocultar los resultados de la comparación en relación con los siguientes objetos:

• Haga clic para ocultar las comparaciones de objetos de sombreado en los resultados de la comparación.
• Haga clic para ocultar las comparaciones de objetos de texto en los resultados de la comparación.

Desactivar temporalmente los resultados de la comparación

• Haga clic en esta opción para ocultar temporalmente los resultados de la comparación mientras trabaja en el dibujo actual.

Desplazarse por los conjuntos de cambios

• Haga clic en las flechas derecha e izquierda para ampliar la vista al conjunto de cambios siguiente o anterior.

Copiar los objetos del dibujo comparado en el dibujo actual

1. Haga clic en Importar objetos para importar los objetos seleccionados del dibujo comparado al dibujo actual.
2. Seleccione los objetos de la comparación que desea copiar en el dibujo actual y pulse Intro. Solo se pueden importar aquellos objetos que no se encuentren en el dibujo actual.

Los objetos seleccionados en la comparación se copian en el dibujo actual y ya no son diferentes entre los dibujos.

Exportar un dibujo de instantánea para guardar las diferencias

1. Haga clic en Exportar instantánea para combinar los dos dibujos de comparación en un archivo de dibujo de instantánea a fin de revisarlo de forma adicional.
2. En el cuadro de diálogo Exportar una instantánea de comparación, haga clic en Continuar.
3. Guarde el archivo de dibujo. El nombre de archivo por defecto es Compare_dibujo actual frente a dibujo comparado.dwg.

Esta operación crea un archivo de dibujo en el que se muestran las diferencias entre los dos archivos. En el dibujo de instantánea, los dos dibujos de la comparación se almacenen como bloques.

Finalizar la comparación

• Haga clic en esta opción para finalizar la comparación y cerrar el visor de Comparar DWG.
