Introducción
Existen dos métodos clave para generar informes 2D de AutoCAD desde Project Explorer. El método más sencillo y rápido consiste en utilizar la opción Exportación rápida a DWG 2D de AutoCAD. Opcionalmente, si se requiere más control sobre el contenido o la extensión del dibujo exportado, o si es probable que se requiera actualizarlo repetidas veces, se puede utilizar un Conjunto de objetos para controlar la generación del dibujo.
Fondo
La finalidad de la función de exportación de dibujos 2D de Project Explorer es permitir a los usuarios generar archivos DWG que contengan versiones 2D simplificadas del contenido de Civil 3D. La geometría exportada debe tener el mismo aspecto en el plano, pero solo se debe generar a partir de entidades 2D. Deben excluirse del dibujo exportado la geometría de subsuperficie y las relaciones complejas que existen en el dibujo de origen de Civil 3D.
El resultado es un archivo DWG que se puede abrir en cualquier aplicación compatible con el formato de archivo DWG de AutoCAD. El archivo exportado debe tener el menor tamaño de archivo posible. Los archivos DWG exportados desde Project Explorer constituyen una base ideal para la producción de dibujos 2D, especialmente cuando se utilizan Conjuntos de objetos para mantener sincronizados de forma eficaz los archivos exportados con el dibujo de origen de Civil 3D.
División del modelo de Civil 3D en archivos DWG independientes
El proceso de exportación está diseñado con un enfoque selectivo y solo permite exportar entidades de Civil 3D, así como bloques de AutoCAD. Es posible utilizar Conjuntos de objetos para automatizar la distribución de diferentes partes de un diseño de Civil 3D en dibujos independientes que posteriormente se pueden volver a reunir como una serie de referencias externas en la fase de producción de dibujos.
Los dibujos exportados tienen, por lo general, una fracción del tamaño del archivo original. En el dibujo exportado, solo se escriben las capas, los tipos de línea y las fuentes que se necesitan para admitir cada objeto seleccionado para la salida.
Qué esperar
Todo contenido de Civil 3D compatible con Project Explorer se puede exportar a archivos DWG de AutoCAD. A continuación se ofrece una introducción a los aspectos que se esperan en el dibujo exportado para algunos tipos de objeto específicos de Civil 3D:
- Alineaciones: si se selecciona una alineación para exportar, la alineación se reproduce en el dibujo generado como líneas 2D, arcos y polilíneas independientes (que representan espirales) para cada entidad de alineación. Las etiquetas de alineación asignadas se exportan como MText y bloques de AutoCAD.
- Perfiles: si se selecciona un perfil para exportar, las vistas asociadas de perfil se exportarán al archivo DWG. La vista de perfil se reproducirá con entidades estándar de AutoCAD como polilíneas, MText y bloques de AutoCAD.
- Obras lineales: se puede aplicar un filtro al exportar obras lineales para incluir solo líneas base específicas y líneas características específicas en el archivo DWG exportado.
- Superficies: la forma en que se reproducen las superficies en el dibujo generado depende del estilo de superficie aplicado a cada superficie.
- Grupos de líneas de muestreo: si se selecciona un grupo de líneas de muestreo para exportar, cualquier vista en sección asociada del dibujo de origen se exportará junto con las ubicaciones de vista en plano de cualquier línea de muestreo que esté dibujada en el dibujo de origen.
Exportación rápida a DWG 2D de AutoCAD

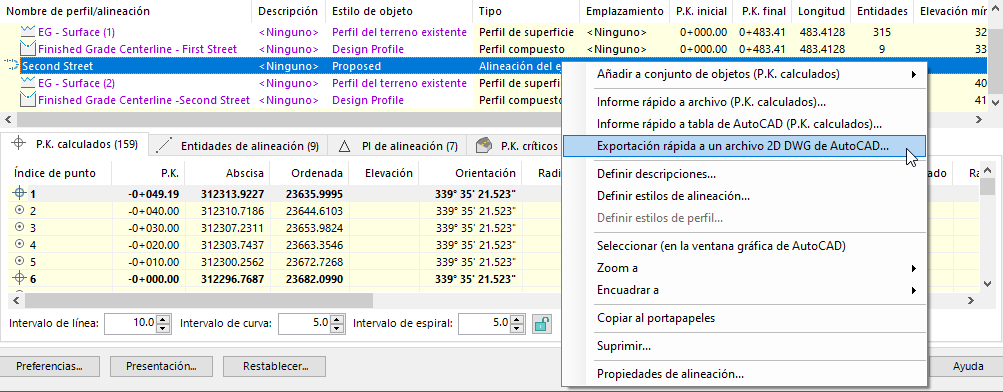

Para utilizar la opción Exportación rápida a DWG 2D de AutoCAD, seleccione uno o varios objetos en cualquier panel de lista de objetos de la ventana Project Explorer y elija la opción "Exportación rápida a DWG 2D de AutoCAD" en el menú contextual.
Flujo de trabajo alternativo de exportación de DWG mediante conjuntos de objetos
Se pueden generar o actualizar varios archivos DWG 2D repetidas veces con la función Conjuntos de objetos de Project Explorer.

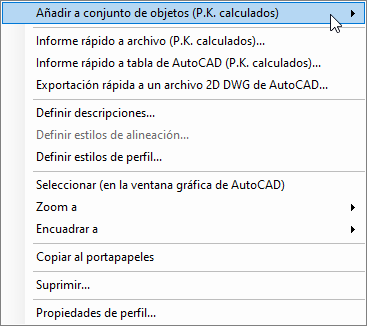

Para crear un nuevo Conjunto de objetos que genere un archivo DWG 2D, seleccione uno o varios objetos en cualquier panel de lista de objetos de la ventana Project Explorer y seleccione Añadir a conjunto de objetos
Nuevo conjunto de objetos en el menú contextual.
En la ventana Crear conjunto de objetos, defina el nombre de archivo, el tipo de archivo y la ruta de salida del archivo DWG que desea generar. El dibujo exportado se puede generar o actualizar haciendo clic en el botón Ejecutar acción de la ficha Conjuntos de objetos de la ventana Project Explorer.
