En este ejercicio, obtendrá información sobre cómo buscar las herramientas disponibles para una tarea determinada.
El dibujo que utiliza contiene objetos de Autodesk Civil 3D para explorar. Los objetos de este dibujo son los elementos de emplazamiento que creará en los siguientes aprendizajes.
Exploración de los elementos básicos de la interfaz de usuario
- Abra Intro-1.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
Este dibujo contiene una superficie de terreno existente, dos obras lineales que se intersecan, una red de tuberías de desagüe de alcantarillado y parcelas de propiedad.
- Examine los elementos en la parte superior de la ventana Autodesk Civil 3D. Haga clic en los botones tal y como se describe en los párrafos siguientes para examinar las herramientas que se incluyen en cada elemento.
Menú de aplicación: proporciona acceso a los comandos relacionados con archivos como abrir, imprimir, exportar y publicar.
Barra de herramientas de acceso rápido: contiene los comandos más comunes. Haga clic en
y, a continuación, en Más comandos para añadir un número ilimitado de herramientas a la barra de herramientas de acceso rápido.
Nota:También puede hacer clic con el botón derecho en una herramienta de la cinta de opciones para enviarla a la barra de herramientas de acceso rápido.
InfoCenter: permite buscar información a través de palabras clave.
- Cinta de opciones: proporciona una ubicación única y compacta para los comandos que son pertinentes para la tarea actual. La cinta de opciones elimina la necesidad de mostrar varias barras de herramientas, por lo que la aplicación queda más organizada y se maximiza el espacio de dibujo. En la fila superior, haga clic en
para sucesivamente minimizar la presentación de la cinta de opciones.
Exploración de la cinta de opciones
- En la ficha Inicio, en el grupo Crear diseño, haga clic en la barra de la parte inferior del grupo.
El grupo se expande para mostrar herramientas adicionales. Si se muestra
en la barra inferior de grupo de la cinta de opciones, se dispondrá de herramientas adicionales.
- Haga clic en las fichas Modificar y Analizar.
Cada una de estas fichas contiene herramientas que son pertinentes para una categoría de tareas.
- Haga clic en la ficha Inicio.
La ficha Inicio contiene comandos que normalmente se utilizan para crear objetos de Autodesk Civil 3D y de AutoCAD.
- En el dibujo, haga clic en una de las curvas de nivel para seleccionar la superficie.
La ficha Superficie TIN se muestra en la cinta de opciones. Esta ficha se denomina ficha contextual y contiene todas las herramientas relacionadas con las superficies. En función del tipo de objeto que se haya seleccionado, se mostrarán diferentes herramientas en la ficha contextual. Las herramientas de todas las fichas contextuales de Autodesk Civil 3D se organizan en una serie similar de grupos:
- Etiquetas y tablas
- Herramientas
- Modificar
- Analizar
- Herramientas de superficie
- Centro de recursos
- Contacto
- Pulse Esc.

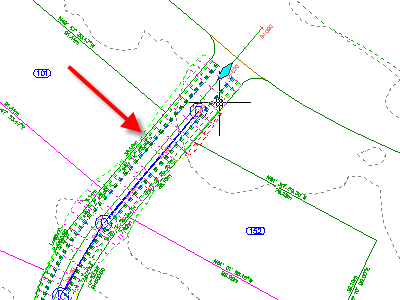

- Seleccione la obra lineal.
La ficha Obras lineales se muestra en la cinta de opciones. Cuando se selecciona un objeto, en la cinta de opciones se dispone de la ficha contextual de objeto adecuada.

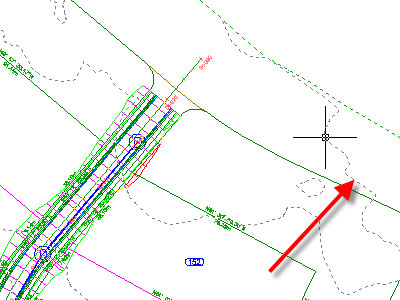

- Pulse Esc.
Se anula la selección de la obra lineal y la ficha Inicio se activa y se elimina la ficha contextual.
Para proseguir en este aprendizaje, vaya a Ejercicio 2: descripción del Espacio de herramientas.
