En este ejercicio creará un estilo de línea de diagrama de masas que se basa en un estilo existente.
El estilo de diagrama de masas controla la visualización de la línea que muestra volúmenes de transporte gratuito y transporte de pago en una vista de diagrama de masas. Los componentes de visualización, como el color, el tipo de línea y los patrones de sombreado, del estilo de línea de diagrama de masas son similares a los componentes incluidos en otros estilos de objeto. El estilo de línea de diagrama de masas también especifica el método con que se mide el transporte gratuito.
En este ejercicio copiará un estilo de línea de diagrama de masas existente para crear un nuevo estilo. Examinará las diferencias entre los métodos de punto de rasante y punto de equilibrio para medir el transporte gratuito.
El estilo de vista de diagrama de masas utiliza muchas de las opciones que también se encuentran en el estilo de visualización del perfil. Para obtener información sobre la edición del estilo de visualización del perfil, consulte el ejercicio Edición del estilo de visualización del perfil.
Este ejercicio es la continuación de Ejercicio 2: equilibrado de volúmenes de diagrama de masas.
Para editar el estilo de línea de diagrama de masas
- Abra Mass Haul-2.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
- En el dibujo, seleccione la línea de diagrama de masas. Haga clic con el botón derecho del ratón. Haga clic en .
- En el cuadro de diálogo Propiedades de línea de diagrama de masas, en la ficha Información, en el área Estilo de objeto, haga clic en la flecha situada junto a
. Haga clic en
Copiar selección actual. - En el cuadro de diálogo , en la ficha Información, cambie el Nombre a Free Haul and Overhaul - Balance Point.
- En la ficha Transporte gratuito, en el área Opciones de transporte gratuito, observe que la opción Medir desde punto de rasante está seleccionada. Advierta también que el gráfico de la derecha se parece al diagrama de masas del dibujo. Los puntos de rasante son los puntos donde los volúmenes pasan de desmonte a terraplén. Cuando el transporte gratuito se mide desde los puntos de rasante, el punto de rasante es el punto más alto (o el más bajo, si es por debajo de la línea de equilibrio).
- Seleccione Medir desde punto de equilibrio.
Observe que el gráfico cambia. Los puntos de equilibrio son los puntos donde la línea de diagrama de masas se cruza con la línea de equilibrio. Éste es el P.K. donde los volúmenes de desmonte y terraplén son iguales.
- En la ficha Visualización, en el área Visualización de sombreado de componente, en la fila Sombreado de área de transporte gratuito, haga clic en la celda Patrón.
- En el cuadro de diálogo Patrón de sombreado, en Nombre de patrón, seleccione CROSS. Haga clic en Aceptar.
- En el cuadro de diálogo , haga clic en la ficha Visualización. En el área Visualización de sombreado de componente, en la fila Sombreado de área de transporte gratuito, cambie la Escala a 30.0000.
- Repita los pasos del 7 al 9 para cambiar el Patrón de Sombreado de área de transporte de pago a DASH. Nota:
Un relleno de componente sólido proporciona el mejor rendimiento. La regeneración del dibujo puede ser más lenta si se utiliza un patrón de sombreado en un diagrama de masas largo.
- Haga clic dos veces en Aceptar.

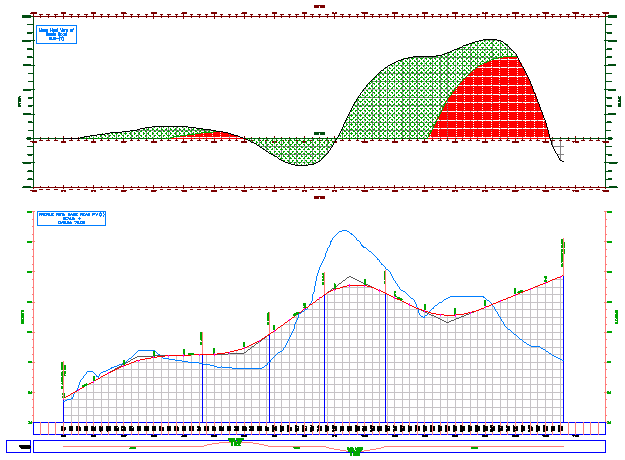

Los patrones seleccionados se muestran en las áreas de transporte gratuito y transporte de pago del diagrama de masas. Observe que el diagrama de masas utiliza el método de punto de equilibrio para medir el transporte gratuito.
Para proseguir en el siguiente aprendizaje, vaya a Cálculo e informes de cantidades.
