En este ejercicio equilibrará los volúmenes de diagrama de masas por encima y por debajo de la línea de equilibrio, lo que eliminará el volumen de transporte de pago.
Este ejercicio es la continuación de Ejercicio 1: creación de un diagrama de masas.
Equilibrar los volúmenes de material de desmonte
- Amplíe la región de diagrama de masas situada en el lado izquierdo del diagrama.
Observe que el punto más alto del área de transporte gratuito verde se encuentra en el P.K. 3+25. Éste es el punto de rasante, es decir, el punto donde el transporte gratuito pasa de desmonte a terraplén. Según las condiciones del emplazamiento, los puntos de rasante puede ser ubicaciones lógicas para emplazamientos de descarga o canteras de préstamo, lo que puede reducir o eliminar el transporte de pago.
- En el P.K. 3+25, desplace el cursor sobre la línea de diagrama de masas.

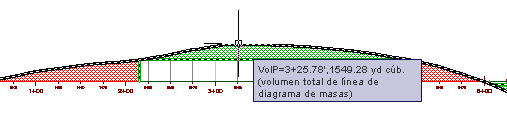

Observe que la información de herramientas muestra el número de P.K. actual (3+25) y el volumen (aproximadamente 1500.00 yardas cúbicas).
- Seleccione la línea de diagrama de masas. Haga clic con el botón derecho del ratón. Haga clic en .
- En el cuadro de diálogo , haga clic en la ficha Opciones de equilibrado.
- En el área Añadir/eliminar canteras de préstamo y emplazamientos de descarga, haga clic en Añadir emplazamiento de descarga.
- En la celda P.K., escriba 325.
Éste es el número del P.K. en el punto de rasante del volumen por encima de la línea de equilibrio.
- En la celda Capacidad, escriba 1500.
Éste es el volumen aproximado (1500.00 yardas cúbicas) en el punto de rasante.
- Haga clic en Aceptar.

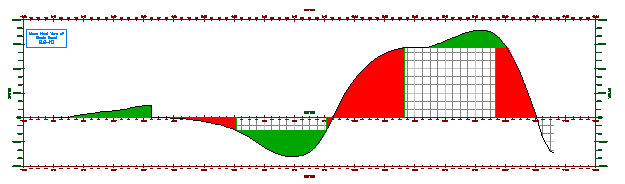

El volumen de desmonte por encima de la línea de equilibrio es por completo de transporte gratuito. Observe que ahora existe un volumen de transporte de pago rojo por debajo de la línea de equilibrio. Equilibrará el volumen de terraplén en el siguiente procedimiento.
En este ejercicio se utiliza Mass Haul-1.dwg con las modificaciones realizadas en el anterior ejercicio; también puede abrir Mass Haul-2.dwg en la carpeta de dibujos de los aprendizajes.
Equilibrar los volúmenes de material de terraplén
- Por debajo de la línea de equilibrio, amplíe el P.K. 6+25 en la línea de diagrama de masas.
Observe que está situado cerca del punto donde el volumen de transporte de pago (en rojo) y el volumen de transporte gratuito (en verde) se encuentran con la línea de diagrama de masas. Si examina este P.K. en el perfil, verá que es también una sección relativamente plana de la superficie del terreno existente. Las áreas planas también pueden considerarse ubicaciones adecuadas para emplazamientos de descarga y canteras de préstamo.
- En el P.K. 6+25, desplace el cursor sobre la línea de diagrama de masas.

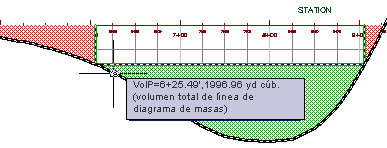

Observe que la información de herramientas muestra el número de P.K. actual y el volumen, aproximadamente 2000.00 yardas cúbicas.
- Seleccione la línea de diagrama de masas. Haga clic con el botón derecho del ratón. Haga clic en .
- En el cuadro de diálogo , haga clic en la ficha Opciones de equilibrado.
- En el área Añadir/eliminar canteras de préstamo y emplazamientos de descarga, haga clic en Añadir cantera de préstamo.
- En la celda P.K. de la cantera de préstamo, haga clic en
. - En el dibujo, encuadre a la izquierda para ver la obra lineal y la superficie. Haga clic cerca del P.K. 6+25 en la obra lineal.
Observe la ausencia de curvas de nivel de superficie en el área en torno al P.K. 6+25. Esto indica que la región es relativamente llana.
- En la celda Capacidad de la cantera de préstamo, escriba 2000.
Éste es el valor de volumen aproximado que se observó en el paso 2.
- Haga clic en Aceptar.

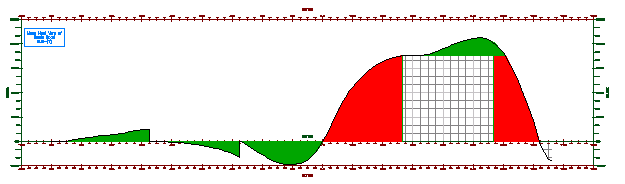

El volumen de terraplén por debajo de la línea de equilibrio es por completo de transporte gratuito.
Profundización: equilibre los volúmenes de diagrama de masas de la tercera región; para ello, añada un emplazamiento de descarga en el P.K. 11+50 con una capacidad de 10000 yardas cúbicas.
- Cierre el dibujo sin guardar los cambios.
Para proseguir en este aprendizaje, vaya a Ejercicio 3: edición del estilo de línea de diagrama de masas.
