Puede especificar el tipo de puntos de conexión que va a utilizar al crear redes de tuberías.
Los puntos de conexión en una estructura definen las ubicaciones a las que se pueden conectar las tuberías.
En la siguiente ilustración se muestra una estructura rectangular con puntos de conexión en el centro de cada muro (indicados mediante círculos) y un punto de inserción en el centro de la estructura.

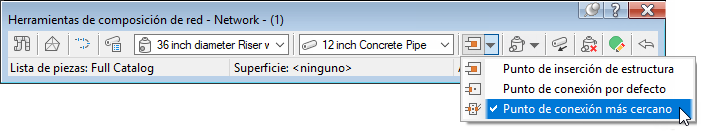

Al componer una red de tuberías, se puede seleccionar qué tipo de punto de conexión utilizar. También puede restablecer los puntos de conexión tras la composición de la red de tuberías.
Punto de inserción de estructura: esta opción coloca la estructura en función de su punto de inserción y el punto de inserción de la estructura se utiliza como punto de conexión. Esta opción replica el comportamiento existente en Autodesk Civil 3D 2019 y versiones anteriores.
Nota: Si esta es la única opción disponible para su selección en la lista y las demás opciones están atenuadas, significa que la estructura que ha elegido insertar no tiene puntos de conexión definidos en ella.
Punto de conexión por defecto: esta opción sitúa la estructura basándose en el punto de conexión por defecto (el primer punto de conexión que se define para una estructura) y el punto de conexión por defecto se utiliza como punto de conexión.
Punto de conexión más cercano: esta opción sitúa la estructura en función de su punto de inserción y el punto de conexión más cercano se utiliza como punto de conexión. Después de insertar una estructura, al desplazar el cursor sobre la estructura, podrá ver los puntos de conexión disponibles, mostrados como círculos en la siguiente ilustración.
Cuando se desplaza el cursor fuera de la estructura, un gráfico temporal que representa la tubería se dibuja desde el punto de conexión de la estructura que esté más próximo al cursor.
Al mover el puntero por la estructura, se dibuja el gráfico de la tubería desde el siguiente punto de conexión más cercano.
Al seleccionar el punto para la segunda estructura, la estructura se colocará en el dibujo y el final de la tubería se conecta al punto de conexión en la segunda estructura más cercana a la primera.
Edición de red de tuberías
Cuando se edita mediante pinzamientos una red de tuberías, los puntos finales de las tuberías se pueden conectar a un punto de conexión o al punto de inserción de la estructura. En la siguiente ilustración se muestra una tubería que se conecta al punto de conexión más cercano a la posición del cursor en la edición mediante pinzamientos de la tubería.
También puede utilizar los comandos de Restablecer conexión de la ficha de la cinta de opciones contextual Red de tuberías para restablecer las conexiones de tuberías.
Contenido de redes de tuberías con puntos de conexión y pinzamientos
Los siguientes tipos de piezas se han actualizado en los catálogos de Drenajes genéricos con conexiones de tuberías: imperial y Drenajes genéricos con conexiones de tuberías: métrico para tener nuevos puntos de conexión y pinzamientos:
- Estructuras del subsuelo rectangular: se han añadido puntos de conexión de tuberías en el interior del centro de cada muro.
- Estructuras cilíndricas excéntricas: se ha añadido un solo punto de conexión de tubería al centro del cilindro del subsuelo.
- Rejillas rectangulares: se han añadido pinzamientos de desplazamiento a la esquina posterior izquierda, posterior centro y esquina posterior derecha de cada rejilla rectangular. Se han añadido pinzamientos de rotación a la parte posterior del centro de cada rejilla rectangular.
Puede añadir puntos de conexión a piezas personalizadas mediante las herramientas de Utilidades de formas de piezas de infraestructura de Autodesk Inventor. Para obtener más información, consulte Para añadir puntos de referencia.
