Mejoras de tubos y tuberías

Obtenga más información sobre las nuevas mejoras de tubos y tuberías.

Codos personalizados

En versiones anteriores de Inventor, solo era posible añadir un codo de 45 o 90 grados a un tramo de tubería rígida. A partir de esta versión, es posible aplicar codos en ángulo personalizados.

Cuando se active un estilo con codos personalizados, seleccione la opción Codos personalizados en el cuadro de diálogo Enrutamiento y utilice los manipuladores de flecha curva, o bien escriba un valor para aplicar un ángulo al codo con respecto a la posición actual.

Los ángulos mínimo y máximo se definen en la columna Ángulo personalizado (CA) dentro de la pieza del Centro de contenido.

Nuevos estilos de codos personalizados

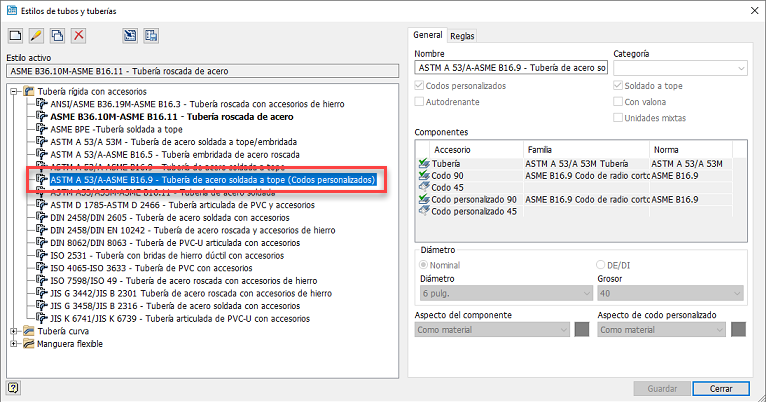

Los nuevos estilos que admiten el uso de codos personalizados (Codo personalizado 45, Ángulo personalizado 90) están disponibles en el cuadro de diálogo Estilos de tubos y tuberías.

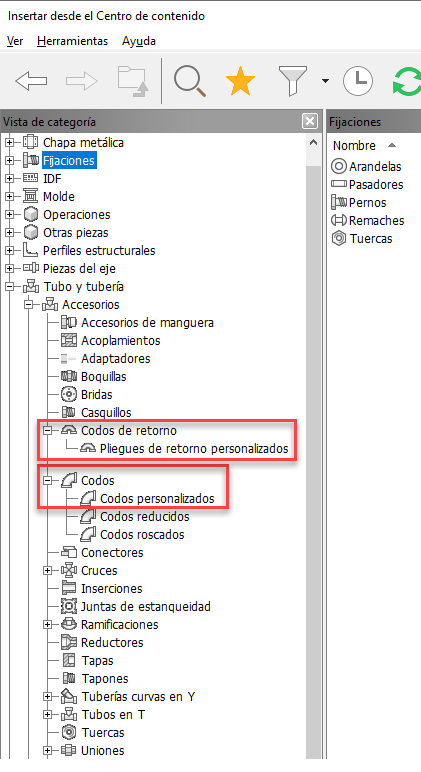

Junto a la biblioteca de codos personalizados, también se ha añadido la biblioteca de codos de retorno personalizados. Las piezas de ambas bibliotecas se pueden crear y publicar.

Para obtener más información, consulte Procedimiento para crear nuevos estilos de tubos y tuberías.

Para obtener más información, consulte Procedimiento para crear piezas de tubos y tuberías.
