Ejercicio 1: Definición de reglas de división y fusión

Puede utilizar los comandos Recortar y Partir de AutoCAD para dividir polígonos. Sin embargo, el comando Dividir presenta numerosas ventajas con respecto a estos métodos. Una división siempre genera un elemento válido y cuenta con lógica especial para tratar automáticamente los atributos.

Con Dividir, se pueden definir reglas para la asignación de propiedades al dividir y fusionar elementos geoespaciales. En estas reglas se pueden utilizar expresiones.

Por ejemplo, si se divide una parcela, se puede basar el valor de terreno de las parcelas resultantes en el cálculo que se defina. Asimismo, puede utilizar cálculos automáticos. Por ejemplo, puede asignar el valor medio de todos los elementos fusionados al elemento resultante. Puede dividir el valor de un elemento incluso entre todos sus elementos divididos.

Nota:

En este ejercicio se utiliza el mapa creado y modificado en el Ejercicio 1: Definición de reglas de división y fusión.

Para crear reglas de división y fusión

1. La Tabla de datos debe seguir abierta desde el último ejercicio. Si no es así, en el Panel de tareas, cambie al Administrador de visualización. Seleccione la capa Parcels y haga clic en Tabla.
2. En la Tabla de datos, haga clic en Opciones (en la parte inferior de la ventana) y seleccione Definir reglas de división y fusión.

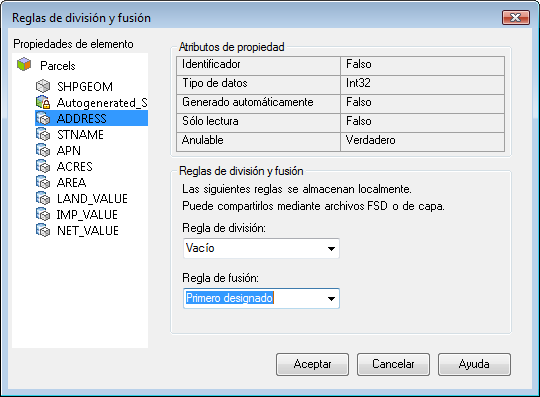

   Definir las reglas para la asignación de propiedades después de una operación de división o fusión.

   En Propiedades de elemento a la izquierda, se muestran todas las propiedades del elemento Parcels. El banco de datos genera dos de estas propiedades (Geom y FeatID), por lo que no puede definir reglas para ellas. Si las selecciona, puede ver las reglas que utiliza el banco de datos para crearlas.

3. En el cuadro de diálogo Reglas de división y fusión, haga clic en la propiedad ADDRESS.
4. En Regla de división, especifique Vacío.

   Si divide esta parcela, debe especificar el número de dirección de cada nueva parcela que se cree.

5. En Regla de fusión, especifique Primero designado.

   Si fusiona varias parcelas en una, la nueva parcela utilizará el número de dirección de la primera parcela designada para la fusión.

6. Especifique reglas para otras propiedades con la siguiente tabla como guía.

   Propiedad	Regla de división	Regla de fusión
   ACRES	Proporcional basada en AREA2D (geom)	Suma
   APN	Copiar	Primero designado
   AREA	Proporcional basada en AREA2D (geom)	Suma
   IMP_VALUE	Proporcional basada en AREA2D (geom)	Suma
   LAND_VALUE	Proporcional basada en AREA2D (geom)	Suma
   NET_VALUE	Proporcional basada en AREA2D (geom)	Suma
   PRIMARY_INDEX	Vacío	Primero designado
   STNAME	Copiar	Primero designado

   Para obtener una descripción completa de las reglas de división y fusión, véase Utilización de expresiones en reglas de división y fusión.

7. Haga clic en Aceptar.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Localización de la parcela para dividir.
