Utilice el elemento de Conexiones de trayectoria para especificar los segmentos que se conectan en una trayectoria de herramienta. De este modo es posible definir sin dificultad las distancias de seguridad del movimiento rápido, las zonas seguras de la herramienta y los segmentos que no cortan.

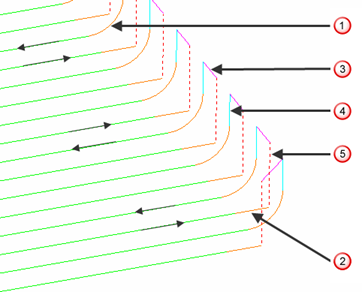

Movimiento de entrada Arco vertical
Movimiento de salida Recta
Movimiento de unión Rasante
Movimiento Aproximación
Movimiento Retracción
Haga clic en la pestaña Inicio > panel Configuración de trayectoria > Conexiones de trayectoria para mostrar el cuadro de diálogo Conexiones de trayectoria.
Nota: El cuadro de diálogo se denomina Conexiones de configuración cuando se accede desde el cuadro de diálogo Configuración.
Las pestañas del cuadro de diálogo dependen de la estrategia que esté activa:
Estrategias de fresado
- Zona segura: especifica el tamaño y la forma de la zona segura en la que la herramienta puede moverse a una velocidad de avance rápido.
- Movimientos y distancias de seguridad: especifica los límites de los movimientos rápidos y las distancias de seguridad.
- Puntos inicial y final: especifica la posición y la orientación de los puntos inicial y final de la trayectoria de herramienta.
- Entradas: especifica el movimiento de la herramienta antes de un movimiento de corte.
- Salidas: especifica el movimiento de la herramienta después de un movimiento de corte.
- Uniones: especifica los movimientos de unión que se dan entre movimientos de corte en una trayectoria de herramienta.
- Distribución de puntos: especifica la distribución de puntos a lo largo de las entradas, salidas y uniones en una trayectoria de herramienta.
Estrategias de torneado
- Puntos inicial y final: especifica la posición y el punto de referencia de los puntos inicial y final de la trayectoria.
- Entradas, salidas y uniones: especifica el movimiento de la herramienta antes, después y entre los movimientos de corte en una trayectoria de torneado.
Nota: Esta pestaña solo está disponible cuando se activa una trayectoria de torneado.
