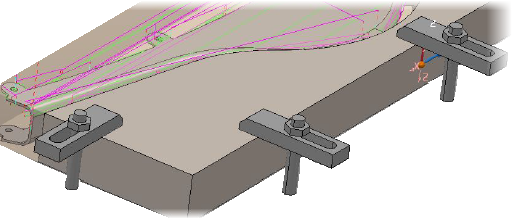

Las fijaciones son entidades de PowerMill que contienen una lista única de superficies de modelos. Representan el aparato físico usado para fijar el resto durante una operación de mecanizado.
Use las fijaciones para identificar automáticamente las superficies de modelo que deben evitarse (o ignorarse) al calcular una trayectoria en una configuración.
Cuando las fijaciones se asocian con una configuración, las superficies de las fijaciones:
- Evitan las colisiones automáticamente si se calcula una trayectoria en la misma configuración.
- Se ignoran automáticamente si se calcula una trayectoria en otra configuración.
El número de superficies de la fijación que evitan colisiones o se ignoran de cada trayectoria se muestra en las filas correspondientes del cuadro de diálogo Espesor del componente.
Las fijaciones son un tipo de nivel especializado y las reglas para los niveles se aplican en las fijaciones al asociar las superficies con una fijación:
- Las superficies individuales solo pueden asociarse a una única fijación. No se puede asociar la misma superficie con dos fijaciones.
- Las fijaciones no pueden tener el mismo nombre, ni compartir un nombre con un nivel o conjunto.
