Utilice la página Inclinación plana para mecanizar áreas planas inclinadas en todas las orientaciones y confinar la trayectoria a un rango angular.
Mecanizar zonas planas inclinadas: seleccione esta opción para mecanizar zonas planas en todas las orientaciones. Si no está seleccionada, solo se mecanizan las áreas planas perpendiculares a la orientación de la herramienta.
Plano de trabajo: seleccione un plano de trabajo desde el que se calculan los ángulos planos inclinados.
Límites del ángulo de elevación: permite limitar la trayectoria dentro de un rango angular. Las áreas planas con una inclinación menor que el ángulo Inicial y una inclinación mayor que el ángulo Final no se incluyen en el cálculo de la trayectoria. Los ángulos de 0 a 90 grados están relacionados con las zonas planas inclinadas que tienen un ángulo de desmoldeo positivo, y los ángulos de 0 a -90 grados están relacionados con zonas planas inclinadas que tienen un ángulo de desmoldeo negativo.
El grupo Filtrado permite evitar el mecanizado de pequeñas áreas planas, como chaflanes o pequeños pasos.
Umbral mínimo de anchura: especifica la anchura de las superficies planas que se deben evitar. Por ejemplo, si se especifica un valor de 2 mm, se evitan los chaflanes que tengan una anchura de 2 mm.

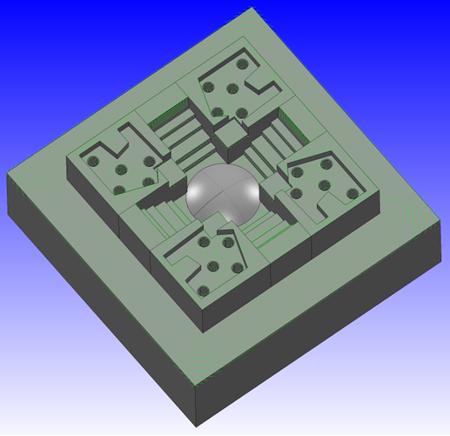

En el siguiente ejemplo, el Umbral de anchura mínima se establece en 0 mm, que mecaniza todas las superficies planas:
Si se define un Umbral de anchura mínima de 20 mm, se excluyen todos los pasos pequeños que tienen una anchura inferior a 20 mm:
Solo superficies completas: solo mecaniza superficies que son completamente planas. Las caras planas con aristas curvas no se mecanizan.
