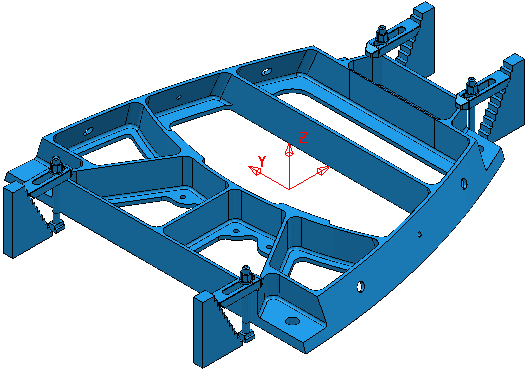

En este ejemplo se muestra cómo evitar las abrazaderas al crear trayectorias que no forman parte de una configuración. Para ello, hay que definir los valores por defecto de la superficie en el cuadro de diálogo Preferencias de espesor.
Nota: Cuando se trabaja con Configuraciones, es posible asociar directamente las abrazaderas a una configuración para que todas las trayectorias que se creen dentro de la configuración las eviten.

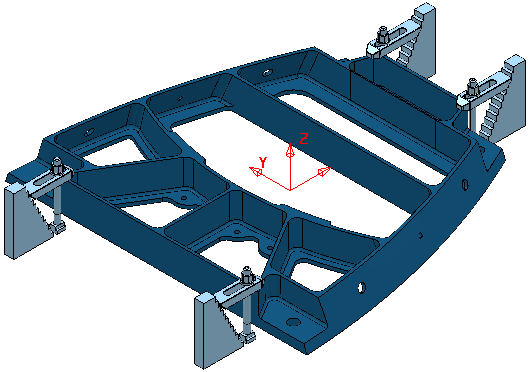

- Seleccione todas las superficies que constituyen las abrazaderas.
- Haga clic en la ficha Inicio > panel Configuración de trayectoria > Espesor para que se muestre la ficha Valores por defecto de superficie en el cuadro de diálogo Preferencias de espesor. Al aplicar espesor en la ficha Valores por defecto de superficie, se aplica la misma configuración a todas las trayectorias posteriores.
Nota: Si desea añadir espesores a una sola trayectoria, haga clic en el botón Espesor de componente
del cuadro de diálogo de la estrategia de trayectoria. De este modo, se mostrará la ficha Superficies en el cuadro de diálogo Espesor de componente.
- Seleccione el conjunto de espesores en la parte superior de la lista:
- En la lista de M. de mecanizado, seleccione Colisión.
- Haga clic en el botón de Obtener los componentes
.
Nota: Las superficies que se obtienen de esta manera deben definirse como un nivel, no como una abrazadera. - Haga clic en Aplicar.

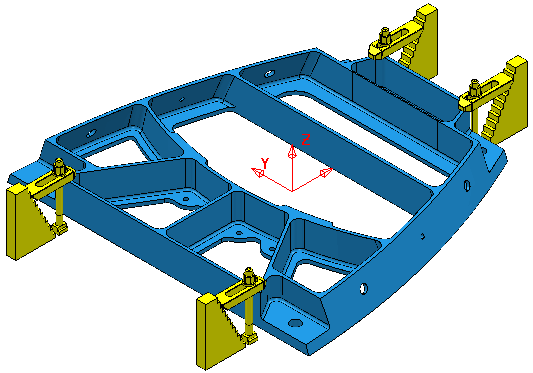

- Para generar una representación visual de los resultados, haga clic en la ficha Ver > panel Apariencia > Sombrear > Modo de mecanizado de perfiles.
Todas las trayectorias creadas para esta pieza evitan las abrazaderas. Las abrazaderas se detectan y no se mecanizan.
