Creación de una curva compuesta utilizando marcadores

Este ejemplo explica cómo crear una curva compuesta limitada por marcadores. Es posible tener hasta dos marcadores en cualquier curva compuesta.

Se utiliza un límite editado generado a partir del modelo 5axis_with_holes.dgk en la carpeta Ejemplos.

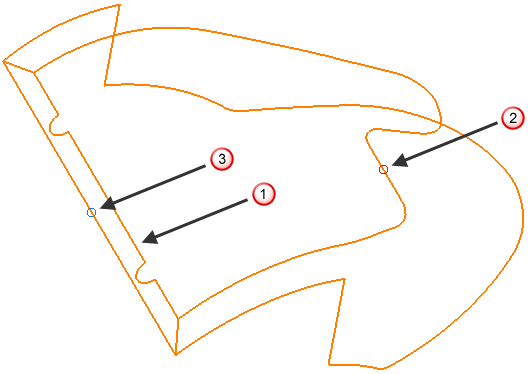

1. Haga doble clic en la curva, cerca del punto , para mostrar la pestaña de Editor de curvas.



2. Haga clic en la pestaña de Editor de curvas > panel de Crear > Curvas > Compuesta para mostrar la barra de herramientas de Crear curva compuesta.



3. Haga clic en el primer botón del Marcador.
4. Haga clic en la curva cerca del punto . Se coloca un círculo rojo en el punto de selección.



   Para eliminar el marcador, haga clic en el primer botón del Marcador y después haga clic en el marcador.

   Si el círculo es azul, ha seleccionado el segundo botón del Marcador, no el primero.

5. Haga clic en el segundo botón del Marcador.
6. Haga clic en la curva cerca del punto . Se coloca un círculo azul en el punto de selección.
7. Haga clic en la curva cerca del punto .

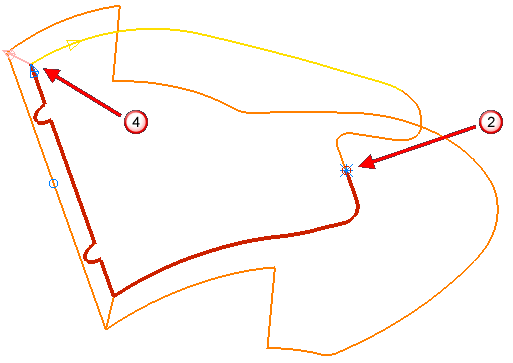

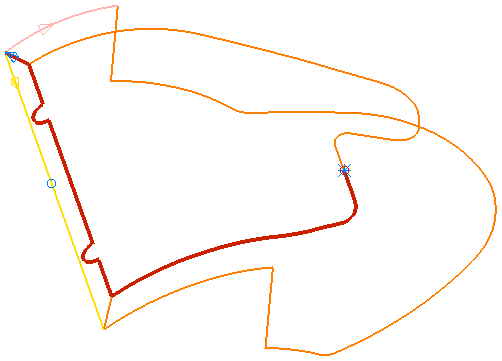

8. Haga clic en la curva amarilla. El creador de curva compuesta llega hasta el primer marcador, . Luego retrocede y continúa hasta el siguiente punto de la ramificación, .

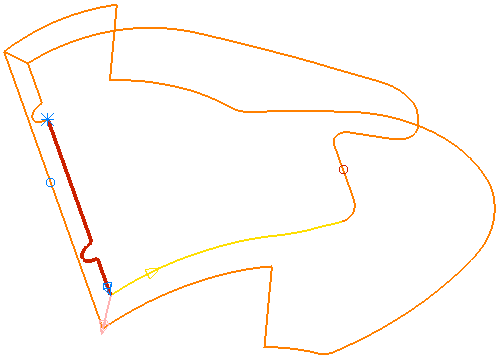

9. Haga clic en la curva rosa.

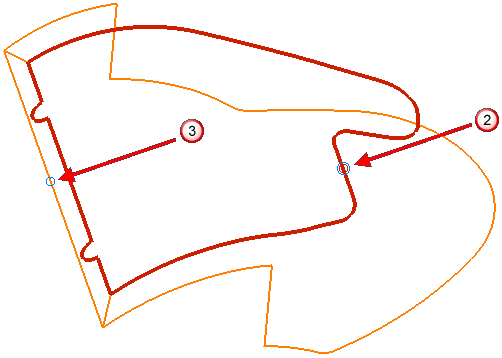

10. Haga clic en la curva amarilla. El creador de curva compuesta llega hasta el segundo punto marcador y se detiene.



    PowerMill ignora el marcador si escoge una ruta que no se encuentra con el marcador.



    El primer marcador muestra el punto inicial y final de la curva compuesta cerrada.

    El segundo marcador, que se ignora.

11. Haga clic en en la barra de herramientas de Crear curva compuesta.
12. Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar.
