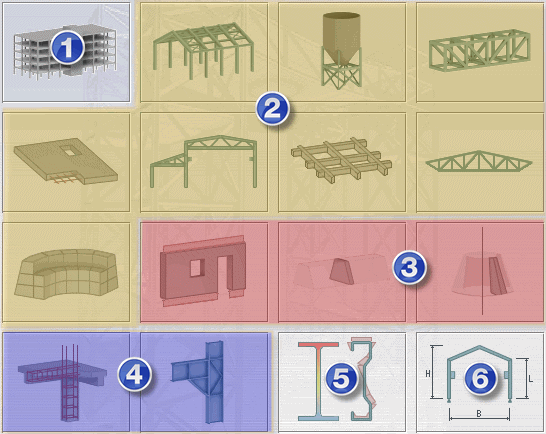

Al crear un proyecto nuevo, puede elegir entre una gran variedad de estructuras o módulos de dimensionamiento. La pantalla de la aplicación se actualiza en función de la selección realizada.
- Acceso
-
- Seleccione Archivo
Nuevo proyecto.
- Seleccione Archivo
1. Edificio
El edificio no es un tipo de estructura, sino una plantilla que facilita la definición de este tipo de estructuras. Las coordenadas disponibles y los grados nodales de libertad del edificio son idénticos a los de las láminas.
2. Tipos de estructura
Hay varios tipos de estructuras disponibles.
3. Estructuras de estado de deformación plana y estructuras de simetría axial
Las estructuras de estado de deformación plana y las estructuras de simetría axial adoptan una dimensión transversal de un metro, independientemente de la unidad de longitud establecida en Preferencias para el proyecto.
- una carga lineal se trata como una presión del valor 1 [N/mm/m] = 1000 [N/mm2].
- una carga concentrada se trata como una carga lineal del valor 1 [N/m] en lugar de [N/mm].
- Una suma de reacciones se interpreta de manera análoga (siempre en la longitud de 1 m).
El módulo de simetría axial permite definir la sección transversal de un sólido en lugar de modelar todo el sólido. Esta sección transversal representa la intersección de un sólido por medio plano, que se define mediante un eje de rotación, es decir, el eje de simetría.
sólido de simetría axial
En la figura anterior, el eje Z global representa el eje de simetría del sólido. En el programa, una línea de construcción auxiliar marca la posición de este eje de simetría. La coordenada X de este eje es igual a cero.
sección transversal
La sección transversal se define en el lado positivo del eje X, es decir, a la derecha del eje de simetría.
4. Dimensionamiento del módulo según norma
Los módulos Dimensionado de elementos de hormigón armado y Unión de barras permiten crear elementos estructurales de hormigón armado y conectores de acero.
5. Dimensionamiento de secciones
El módulo Definición de la sección permite especificar definiciones de sección de barra para secciones de paredes sólidas o delgadas.
6. Estructura paramétrica
El módulo Estructura paramétrica permite crear estructuras típicas, como pórticos 3D de estructura simple.
