Selección del modelo de pandeo de pilares

La opción 'Modelo de pandeo' permite configurar los parámetros de pandeo para el pilar diseñado. Está disponible en:

• la barra de herramientas seleccionando el icono de 'Modelo de pandeo' o
• el menú seleccionando el comando Elemento de hormigón armado / Modelo de pandeo.

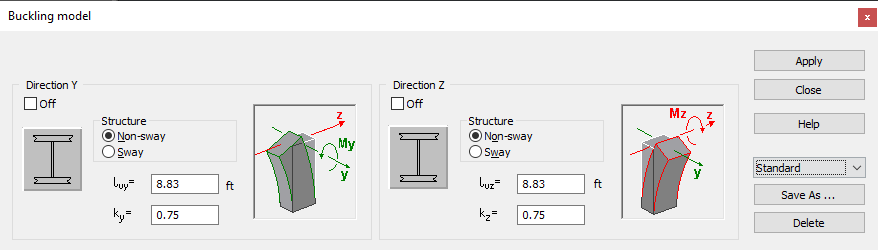

Una vez seleccionada la opción, aparecerá un cuadro de diálogo en la pantalla.

El cuadro de diálogo anterior se utiliza para:

• seleccionar el modelo de pandeo del pilar (longitud de pandeo) para las direcciones Y y Z (es decir, el modelo de pandeo en las direcciones que provocan un aumento de los momentos My y Mz; la interpretación se ilustra en el dibujo siguiente):

  Ly, Lz - longitudes de los pilares: las distancias medidas entre los puntos idealizados, resultantes de las intersecciones de un pilar con otros elementos en un modelo de cálculo, se calculan a partir de las dimensiones de elevación del pilar y de un modelo de pandeo adoptado. NOTA: si se ha cargado un pilar a partir de un modelo de estructura de Robot, se adopta una longitud teórica del pilar (es decir, longitud de elemento de nodo a nodo).

  Loy, Loz: longitud de diseño de un pilar resultante de un modelo de pandeo adoptado y un tipo de estructura (Loy = ky * Ly, Loz = kz * Lz)

• seleccionar el tipo de estructura que contiene el pilar (traslacional/intraslacional),
• definir la altura de la estructura (el parámetro utilizado en la norma EC2)
• excluir la consideración del pandeo en la dirección seleccionada; si la opción Dirección Y o Z está desactivada, significa que en una dirección dada un pilar se tratará como un pilar corto y, además, el esfuerzo crítico (si se calcula para un código determinado) no se tendrá en cuenta como límite de elasticidad.

Nota: Si no se considera el pandeo en una dirección determinada, la longitud del pilar en esa dirección seguirá siendo significativa. Se utiliza, por ejemplo, para el cálculo de excentricidades debidas al montaje.

El programa permite guardar los parámetros definidos de un modelo de pandeo en forma de un conjunto de parámetros, y luego utilizarlo para garantizar una definición más rápida de un modelo de pandeo en elementos sucesivos de la estructura. Para guardar un conjunto de parámetros (o modificar el conjunto estándar predefinido), después de ajustar los parámetros seleccionados del modelo, el usuario debe pulsar el botón Guardar como en el cuadro de diálogo anterior y especificar el nombre de un conjunto nuevo. Se añadirá un conjunto a la lista de modelos de pandeo. Para eliminar un conjunto de la lista, el usuario debe seleccionarlo en la lista disponible y pulsar el botón Eliminar.

La interpretación de las direcciones de pandeo (se muestra en el ejemplo de Dirección Y)

La denominación Dirección Y corresponde al pandeo en la dirección que provoca un aumento del momento My (alrededor del eje Y), es decir, se refiere al pandeo de un pilar desde el plano vertical XY. Por lo tanto, para la dirección Y se tiene en cuenta la excentricidad en la dirección del eje Z. Se ilustra de forma esquemática en el dibujo siguiente.

Nota: Si se tiene en cuenta un pilar cargado en el módulo de diseño de hormigón armado a partir de un modelo de estructura, las direcciones adoptadas en el módulo de armadura del pilar de hormigón armado corresponden a las direcciones del sistema local de barras de una estructura.

El cuadro de diálogo consta de tres secciones principales:

• Altura total de la estructura: campo para definir la altura de la estructura. El valor por defecto es cuatro veces la altura del pilar, pero puede modificarse. Si se cambia alguna de las dimensiones del pilar, el valor por defecto cambiará en consecuencia. Campo de selección (el mismo parámetro para ambas direcciones: Y y Z)
• Dos campos: Dirección Y y Dirección Z.

Nota: Si se modifica cualquier parámetro en el cuadro de diálogo y se acepta con el botón OK, se pierden los resultados de los cálculos anteriores (si los hay) y se cierran los cuadros de diálogo correspondientes (si hay alguno abierto).

Los campos Dirección Y y Dirección Z pertenecen al mismo grupo de opciones, independientes para las direcciones Y y Z. La descripción del mecanismo de opciones se basará en el ejemplo de la Dirección Y. El icono correspondiente al modelo de pandeo para la dirección Y se encuentra en el lado izquierdo del campo. Una vez seleccionado este icono, se abrirá un cuadro de diálogo adicional y se podrá seleccionar el modelo de pandeo deseado (Selección del modelo de pandeo). Una vez abierto el cuadro de diálogo Modelo de pandeo, el icono se corresponde con el modelo seleccionado actualmente. Después de cambiar el modelo a uno nuevo, los valores Ly y Ly / Lo se establecerán como valores por defecto correspondientes a las dimensiones del pilar actual. Si se introduce manualmente un valor del coeficiente de longitud de pandeo, el icono que representa un modelo de pandeo será sustituido por un icono que indica un valor especificado por el usuario.
