El módulo Uniones: Nudos viga-pilar está disponible para las siguientes normas de hormigón armado:
- ACI 318
- EC2 (ENV 1992-1-1:1991)
- STAS 10107/0-90
Se trata de normas para las que está disponible la opción Disposiciones sísmicas. Como señalan las condiciones normativas, es necesario comprobar si la suma de las resistencias de los pilares es mayor que la suma de las resistencias de las vigas (aumentada por el coeficiente g) que convergen en este nudo.
Geometría del nudo
Haga clic en
o seleccione Estructura > Definición en el módulo Nudos viga-pilar para comenzar a definir la geometría del nudo. Para generar un nudo, los elementos que se incluirán en él (vigas y pilares) deben definirse de antemano.
Para generar un nudo de hormigón armado:

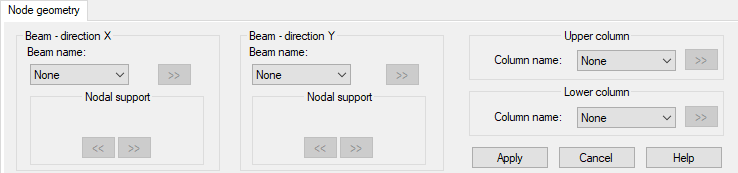

- Seleccione un nombre de viga en las listas desplegables de las direcciones X e Y.
- Seleccione un nombre para las columnas superior e inferior.
El botón >> (situado junto a las listas de selección) define la excentricidad del elemento seleccionado.
En las vigas de hormigón armado, se pueden definir nombres de apoyos nodales. Los nombres son congruentes con los nombres de los apoyos de una viga en el módulo de viga. Una vez definidos todos los elementos, haga clic en Aplicar. Se mostrará un modelo del nudo en la pantalla.
Generación automática de nudos (seleccione el menú Estructura > Generación automática de nudos)
Si se selecciona esta opción, el software genera automáticamente nudos para las vigas de hormigón armado y los pilares de hormigón armado que se hayan cargado en los módulos que generan armaduras y para los que se haya generado la armadura.
Para generar automáticamente un nudo, se deben cumplir las siguientes condiciones:
- Un nudo se puede unir a un máximo de dos vigas colocadas en dos direcciones perpendiculares.
- Se puede generar automáticamente un nudo para una viga que consta de varias barras colineales si el módulo de viga ha diseñado estas barras como una viga que consta de varios tramos.
- Se puede permitir la desviación de una o varias vigas desde el plano horizontal siempre que las vigas cumplan los requisitos anteriores y no coincidan cuando se proyectan.
Limitaciones provocadas por las normas:
- Solo se puede utilizar BAEL 99 con la norma sísmica RPS2000.
- Normas de hormigón armado que se pueden utilizar conjuntamente con cualquier norma sísmica: ACI 318, EC2, EC2_Belgium, EC2_Italy y STAS 101107/0-90.
Definición del conjunto de combinaciones
Haga clic en
o seleccione Estructura > Opciones de cálculo en el módulo Nudos viga-pilar.
Elija combinaciones de elementos individuales para definir los conjuntos de combinaciones de carga. Se genera una lista de combinaciones para cada dirección con elementos individuales con respecto al estado ACC. Seleccione Guardar los resultados para todas las combinaciones en el cuadro de diálogo Opciones de cálculo (ficha General/Avanzadas) con el fin de seleccionar una combinación para una viga. De lo contrario, solo habrá disponible un envolvente en el módulo para la definición de un nudo de hormigón armado al hacer clic en la lista desplegable.
La parte inferior del cuadro de diálogo contiene los siguientes botones:
- Agregar: agrega un nuevo conjunto de combinaciones; aparece un nuevo conjunto en la tabla proporcionada en la parte superior del cuadro de diálogo.
- Eliminar: elimina el conjunto de combinaciones seleccionado.
- Modificar: modifica un conjunto de combinaciones existente.
- <<, >>: selecciona conjuntos de combinaciones.
Resultados de la verificación
Para iniciar la verificación, haga clic en
o seleccione Análisis > Verificación en el módulo Nudos viga-pilar.
La ficha Resultados de cálculo presenta una tabla con los resultados de la dirección seleccionada y una combinación. Si se cumple la condición de la norma, aparecerá el mensaje "Aceptar" en el resumen. Si la relación entre la suma de las resistencias de los pilares y la suma de las resistencias de las vigas es menor que 1,20, el resultado se mostrará sobre el fondo rojo.
Los resultados de todas las combinaciones se muestran en la tabla ubicada en la parte superior del cuadro de diálogo.
Si se realiza la verificación de un nudo y se llevan a cabo cambios (por ejemplo, en la armadura) en las vigas o los pilares, se eliminarán los conjuntos de combinaciones definidos anteriormente en el módulo Nudos viga-pilar.
