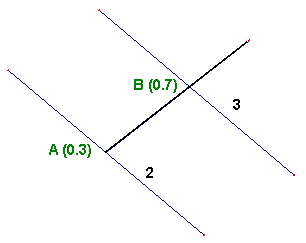

La siguiente imagen muestra la operación de recorte de la barra número 1 utilizando las barras número 2 y 3. El punto A denota el punto de corte de las barras número 1 y 2 (el valor 0.3 denota una coordenada relativa del punto de corte de la barra número 1), y el punto B denota el punto de corte de las barras número 1 y 3 (el valor 0.7 denota una coordenada relativa del punto de corte de la barra número 1).
En el cuadro de diálogo de Recortar se especifican los siguientes parámetros:
- Recortar objeto en el campo Barra/Objeto - número de barra 1
- Campo Selección de objetos de recorte: barras número 2 y 3.
La parte de la barra número 1 que se recorta depende de la selección de la coordenada del punto en la parte recortada de la barra.
Ejemplo 1

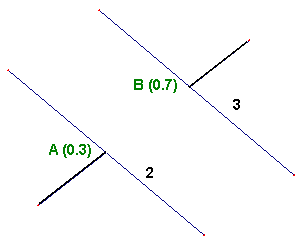

En el campo Posición relativa de la parte cortada del objeto (0,1), se introduce el valor del intervalo 0.1 (0, 0.3). El resultado de la operación de recorte se muestra como se indica a continuación:
Ejemplo 2

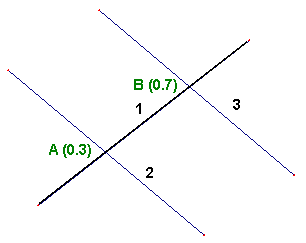

En el campo Posición relativa de la parte cortada del objeto (0,1), se introduce el valor del intervalo 0,5 (0.3, 0.7). El resultado de la operación de recorte se muestra como se indica a continuación:
Ejemplo 3

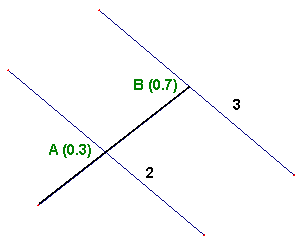

En el campo Posición relativa de la parte cortada del objeto (0,1), se introduce el valor del intervalo 0,9 (0.7, 1.0). El resultado de la operación de recorte se muestra como se indica a continuación:
