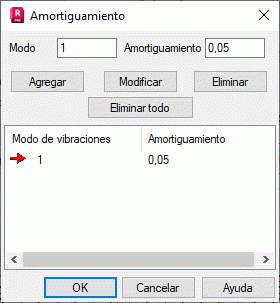

Seleccione Descomposición modal y haga clic en Parámetros en el cuadro de diálogo Análisis temporal para definir los parámetros del método de descomposición modal.
El cuadro de diálogo anterior también se muestra al definir el amortiguamiento (Amortiguamiento - Variable para cada modo) para los siguientes tipos de análisis:
- Armónico
- Análisis armónico en el dominio de frecuencia (FRF)
- Análisis Footfall
El método de descomposición modal aprovecha los parámetros y los resultados obtenidos para el análisis modal que se incluyen en la lista de casos de carga.
Los valores de amortiguamiento (superiores a 0.0) para cada modo propio en el análisis modal son los parámetros admisibles para el método de descomposición. El amortiguamiento se entiende como amortiguamiento relativo (parte del amortiguamiento crítico).
Para definir el valor de amortiguamiento para un modo propio, introduzca el número de modo propio y el valor de amortiguamiento correspondiente y haga clic en Añadir.
También puede modificar y suprimir las filas activas de la tabla. Para ello, haga clic en los botones correspondientes. Haga clic en el botón Eliminar todo para suprimir la lista definida de amortiguamiento.
Puede definir un valor de amortiguamiento para cada modo o solo para los modos seleccionados. Un valor de amortiguamiento para valores intermedios que no están definidos en la lista se interpola en función de los valores especificados. Los valores inicial y final son constantes. Esto se muestra en la siguiente imagen:
Se utilizan los siguientes valores de amortiguamiento:
- Para el amortiguamiento de modo 3, es 0.03 (3 %).
- Para el amortiguamiento de modo 5, es 0.05 (5 %).
A partir de este principio, se extrae lo siguiente:
- El amortiguamiento 0.03 se asigna a los modos 1 y 2.
- Se asigna un valor de amortiguamiento interpolado de 0.04 al modo 4.
- Se asigna un valor constante 0.05 a los modos restantes, por encima del modo 5.
