Seleccione Geometría > Fases > Selección de fases o Geometría > Fases > Agrupar fases para activar las estructuras de fases.
Los cálculos de la estructura se realizan por separado para cada fase. Los resultados se obtienen para cada fase de diseño de la estructura, ya que cada una se trata como una estructura independiente. El análisis de la estructura con fases se realiza fase por fase, y el usuario define la presentación de los resultados del cálculo.
Los resultados de los cálculos de la estructura de fases pueden visualizarse para cada fase por separado o en conjunto (combinados en una fase), con el fin de comparar los resultados y crear una envolvente de los resultados de toda la estructura.

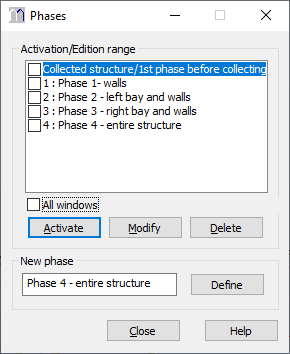

Las siguientes opciones están disponibles en el cuadro de diálogo Estructura con fases.
- Activación/Extensión de la edición: el campo en el que se mostrarán los nombres de las estructuras con fases definidas. Al lado de cada una de las fases definidas se encuentra el número y un conmutador que permite transferir la barra/elemento a otras fases. Las barras/elementos definidos en la fase seleccionada en ese momento se incluirán también en la fase para la que se ha activado la transferencia. Si está desactivada, no se incluirán las barras/elementos definidos para la fase actualmente seleccionada en la fase dada.
- Todas las ventanas: la activación de una fase de la estructura hará referencia a todos los visores abiertos en el programa. Si está desactivada, la activación de la fase se referirá al visor activo.
- Activar: activa la fase seleccionada. Esto también se consigue haciendo doble clic en una estructura con fases.
- Modificar: cambia el nombre de la fase con estructuras seleccionada.
- Eliminar: elimina la estructura con fases seleccionada.
- Nueva fase: define una nueva estructura con fases. Escriba un nombre y seleccione Aceptar. La fase definida recibirá el siguiente número.
Hay dos formas de definir una estructura con fases.
Método 1
Para definir las fases sucesivas del proceso de diseño de estructuras, realice las siguientes acciones:
- Defina una estructura con fases en el cuadro de diálogo. La fase se mueve al campo Activación/Extensión de la edición.
- Seleccione la fase en la lista y haga clic en Activar. La fase se activa.
- Decida si la transferencia de los elementos de la estructura debe estar activada o desactivada.
- Defina los elementos de la estructura (barras, paneles, etc.).
- Defina los casos de carga para esta fase.
Estas operaciones deben realizarse para cada fase definida. Puede definir primero todas las fases y, a continuación, definir los elementos de estructura y los casos de carga para fases concretas.
Ejemplo de fases sucesivas del diseño de la estructura:
- Base de poste
- Fase 1 (principal)
- Fase 2 (principal)
- Pieza externa
- Pieza externa antes del ensamblaje
| \_______/
| |_______ Nombres de fase consecutivos
|
|________ Números de fase consecutivos
Método 2
Para definir las fases sucesivas del proceso de diseño de estructuras, realice las siguientes acciones:
- Defina una estructura completa.
- Abra el cuadro de diálogo Fases.
- Seleccione los elementos de estructura (barras, paneles, etc.) que se incluyen en la fase.
- Defina una fase de la estructura. La fase se moverá al campo Activación/Extensión de la edición y las barras y los elementos seleccionados formarán una fase de la estructura.
- Defina los casos de carga para esta fase.
Las operaciones 3-5 deben realizarse para cada fase que se defina.
