Cuadro de diálogo Carga trapezoidal

Utilice este cuadro de diálogo para definir cómo se debe aplicar una carga trapezoidal cuando se seleccionan varias barras que forman una cadena.

Acceso

1. Haga clic en en la ficha Barra del cuadro de diálogo Definición de cargas.
2. Configure los parámetros de carga.
3. Seleccione una cadena de barras.

Elementos del cuadro de diálogo

Sí, conservar la orientación

Aplica la carga a la cadena de barras definida por el usuario y conserva la orientación de la cadena representada por flechas (que especifican el inicio y el final de la cadena).

Sí, cambiar la orientación

Aplica la carga a la cadena de barras definida por el usuario, pero cambia la orientación de la cadena representada por flechas (que especifican el inicio y el final de la cadena).

No, para barras separadas

Aplica la carga trapezoidal a las barras simples de la cadena.

Al modificar la geometría, aplicar la carga a las barras separadas de la cadena

Trata la cadena de barras seleccionada como barras de estructura independientes al modificar las barras de la estructura.

Si esta opción está desactivada, la cadena de barras se trata como una superbarra durante la modificación de las barras de la estructura. Esto provoca que se vuelva a calcular toda la carga para la geometría de la nueva superbarra.

Consejo: Seleccione esta opción cuando, tras aplicar una carga, cambie la geometría de las barras de estructura sujetas a la acción de la carga trapezoidal o se modifiquen los valores de la carga trapezoidal al principio o al final de una cadena de barras (valores de carga p1 o p2).

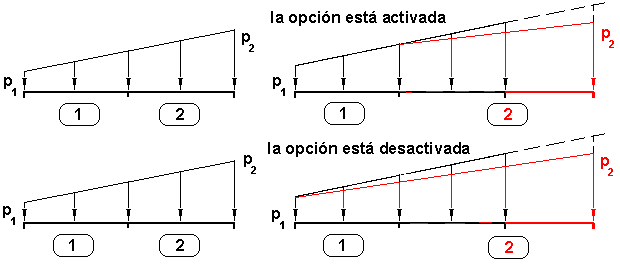

La imagen siguiente muestra de forma esquemática cómo funciona la opción Al modificar la geometría, aplicar la carga a las barras separadas de la cadena para la carga trapezoidal (2p). La imagen superior muestra lo que sucede cuando se selecciona la opción; la imagen inferior muestra lo que sucede cuando se desactiva la opción.
