La ficha Zapata permite definir los parámetros de armadura del fuste de la columna.
Acceso
Seleccione Diseño de hormigón armado
Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.
- Haga clic en Análisis Disposición de armaduras.
- Haga clic en
(Disposición de armaduras).

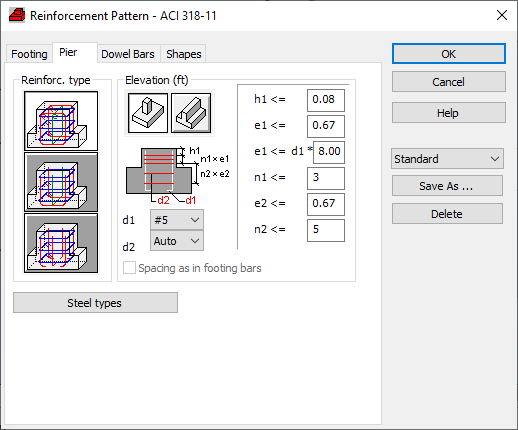

Elementos del cuadro de diálogo
- Tipo de armadura
- Define el método de armadura del fuste de cimentación.
- Alzado
- Define la separación horizontal de los estribos según los siguientes parámetros:
h1: distancia del primer estribo desde la parte superior del fuste de la columna.
e1: separación de estribos (en la primera capa desde la parte superior). Se puede introducir un valor absoluto o relativo con respecto al diámetro de la barra.
n1: número de estribo (primera capa).
e2: separación de estribos (segunda capa desde la parte superior).
n2: número de estribo (segunda capa desde la parte superior).
-
Opción de diámetro (d1, d2)
Define el diámetro de la armadura horizontal (para la zapata) y vertical (para la zapata y la cimentación corrida) en los fustes de columna.
-
Separación igual que la en la cimentación
Esta opción está disponible para la cimentación corrida. Impone una separación vertical de los estribos idéntica a la separación longitudinal de las barras en la zapata.
- Tipos de acero
- Define el tipo de acero para la armadura del fuste de la columna. El tipo de acero para la armadura longitudinal y transversal del fuste de la columna puede ser el mismo que el utilizado para los siguientes elementos:
- Armadura longitudinal
- Armadura transversal
- Armadura adicional
Nota: Puede especificar el tipo de acero para las armaduras longitudinales, transversales y adicionales en el cuadro de diálogo Opciones de cálculo.
La opción Guardar como permite utilizar de nuevo un conjunto de parámetros de disposición de armaduras. Este conjunto se guarda en el directorio de usuario actual. Puede reutilizar este conjunto para el otro elemento en el cuadro de diálogo Disposición de armaduras o asignarlo al elemento seleccionado (o a los elementos seleccionados del mismo tipo) en el Inspector de componentes de hormigón armado.
La opción Eliminar permite suprimir el conjunto de parámetros de disposición de armaduras seleccionado.
