Presión del suelo - Parámetros

Utilice este cuadro de diálogo para especificar los parámetros de una carga de suelo.

Acceso
  • Seleccione Cargas Cargas especiales Presión del suelo.

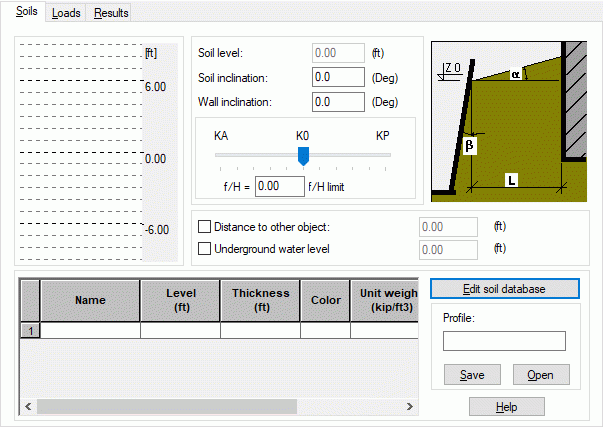

Ficha Suelos

Puede definir los siguientes parámetros en la ficha Suelos:

Datos geométricos relativos a un elemento de retención y un suelo
Nivel del suelo
Identifica la coordenada Z de la posición del nivel del suelo en un modelo de estructura. No se puede cambiar este valor, ya que corresponde al nivel de la primera capa de suelo definida en la tabla.
Inclinación del suelo
Ángulo de inclinación del suelo con respecto a la dirección horizontal.
Inclinación del muro
Ángulo de la desviación del elemento de retención respecto a la vertical b.
Nota: Un valor del ángulo para el coeficiente Kp va precedido de un signo (+); mientras que, para el coeficiente Ka, es un signo (-), si el elemento se inclina hacia el suelo.
Distancia a un otro objeto
Esta distancia se debe especificar si hay una reducción de presión causada por otros objetos cercanos que se debe tener en cuenta.
Nivel del agua subterránea
Este valor se especifica en coordenadas globales (con respecto al nivel del suelo). El valor debe definirse si se tiene en cuenta una reducción de la presión causada por la presencia de agua subterránea. La posición del nivel del agua subterránea se muestra en la sección transversal del suelo.
Recuerde: la presencia de agua subterránea afecta a un valor de la presión debido a la reducción de la compactación del suelo y de la presión del agua.
Escala de datos
Datos que especifican el trabajo del suelo que resulta del desplazamiento de un elemento de retención. El desplazamiento se define mediante el elemento de rotación r, que se supone es aproximadamente igual a: f/H (desplazamiento superior de muro / altura del elemento). El modo de trabajo del suelo se puede determinar como:
  • Presión activa Ka -> ρ a ≤ < 0
  • Presión estática Ko -> = 0
  • Presión pasiva Kp -> 0 < ρ ≤ p
  • Valor límite o valor intermedio.
Tabla
Tabla para definir capas de suelo.
Seleccione un tipo de suelo en la columna Nombre y, a continuación, especifique un nivel de capa de suelo en las columnas Nivel o Grosor.
La tabla permite acceder al catálogo de suelos, que es el catálogo de suelos por defecto especificada en el cuadro de diálogo Preferencias para el proyecto. (Puede editar la lista de bases de datos seleccionoinndo Herramientas > Preferencias para el trabajo en la ficha Catálogos > Catálogo de suelos).
Diagrama de las capas de suelo y la escala de profundidad.
Escriba un nombre en el cuadro Perfil y, a continuación, seleccione Guardar para guardar el perfil actual como un archivo XML.
Seleccione Abrir para seleccionar un archivo XML.
Edición del catálogo de suelos
Seleccione este botón para abrir el Catálogo de suelos.

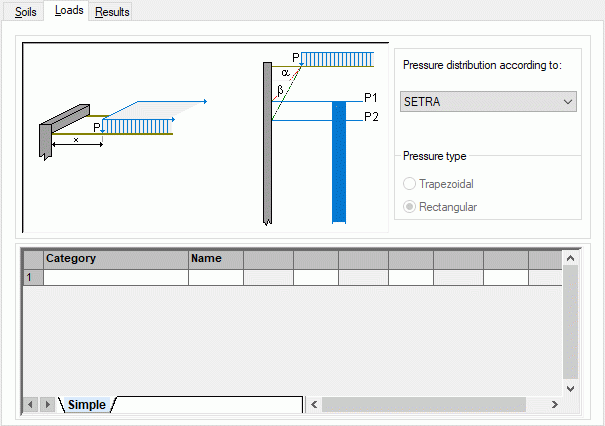

Ficha Cargas

Puede definir cargas externas aplicadas al suelo en la ficha Cargas. Las cargas se definen en la tabla de la parte inferior del cuadro de diálogo. A cada carga se le asigna un nombre y una lista de parámetros en función del tipo de carga. Puede definir los siguientes tipos de carga:

También puede seleccionar un tipo de distribución de presión asociado con las siguientes normas:

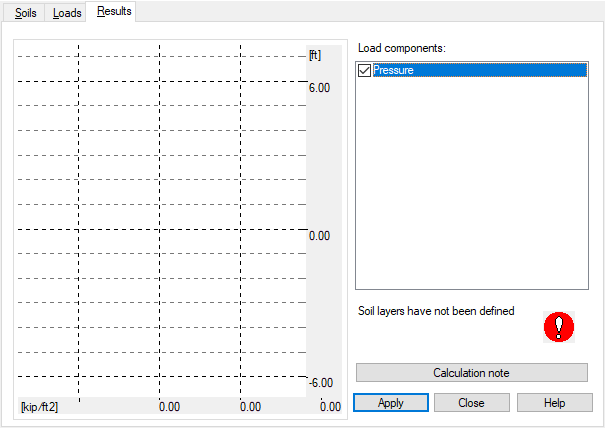

Ficha Resultados

Esta ficha muestra:

Seleccione Nota de cálculo para abrir un editor de texto que contenga un conjunto de datos y diagramas de presión. Seleccione Aceptar para cerrar el cuadro de diálogo e iniciar la preparación para la generación de cargas.

Tema principal: Presión del suelo
