La aplicación PondEdit genera y modifica archivos que contienen normas de combinaciones según norma que constituyen la base para la generación automática de combinaciones según norma en Robot y sus calculadoras.
Se trata de archivos de texto con unasintaxis definida estrictamente.
PondEdit puede ejecutarse paramétricamente proporcionando una ruta de archivo con las regulaciones (pondedit.exe "filepath"). A continuación, se abre por defecto el archivo que contiene la norma pertinente.
En el menú se pueden seleccionar las siguientes opciones.
- Archivo: incluye las siguientes opciones.
- Nuevo: crea un nuevo documento.
- Abrir: abre un archivo de normas existente.
- Guardar: guarda un documento abierto.
- Guardar como: guarda un documento abierto con un nombre nuevo.
- Salir: termina el trabajo con el programa.
- Preferencias: abre el cuadro de diálogo de cambio de idioma.
- Ayuda: ejecuta el archivo de ayuda.

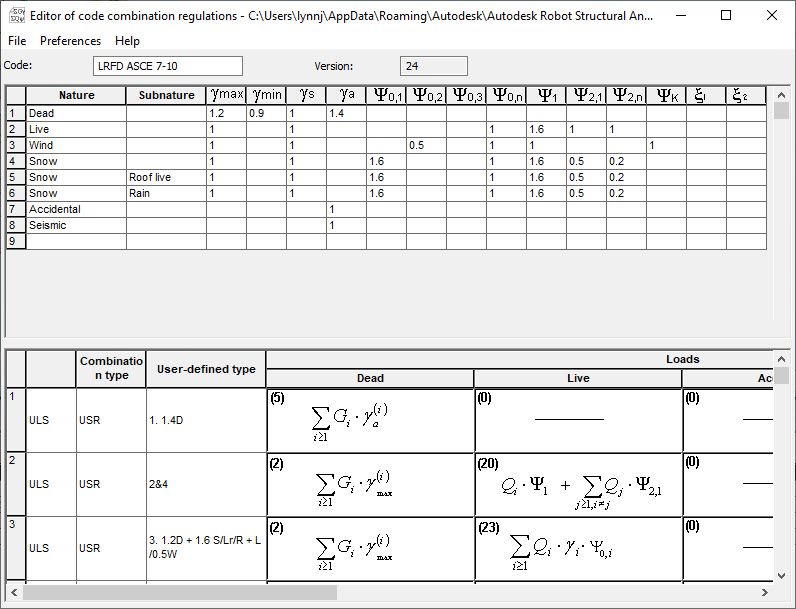

La parte superior del cuadro de diálogo contiene un campo que permite cambiar el nombre. Este nombre permite identificar posteriormente las normas. El campo de solo lectura presenta un número de la versión de software con la que pueden cooperar las normas.
La parte central del diálogo muestra una tabla en la que se pueden modificar los factores de seguridad y los factores de simultaneidad para las naturalezas y subnaturalezas de la carga. Para definir un nuevo registro, hay que determinar su naturaleza en primer lugar. La naturaleza se elige entre siete naturalezas de carga: permanente, explotación, viento, nieve, temperatura, accidental y sísmica. Por cada naturaleza se pueden definir varias subnaturalezas (como explotación - carga de personas, explotación - carga de vehículos, etc.). En la segunda columna de la tabla se proporciona un nombre de subnaturaleza. El siguiente paso es asignar factores de seguridad y simultáneos. El siguiente paso es asignar factores de seguridad y simultáneos. Las columnas siguientes ofrecen los 14 factores disponibles: γ max γ min γ s γ a; ψ 0,1 ψ 0,2 ψ 0,3 ψ 0,n ψ 1; ψ 2,1 ψ 2,n ψ K; ξ 1; ξ 2; respectivamente. Estos factores generan combinaciones según norma.
Una vez modificados los valores de los factores o las fórmulas de combinación de los reglamentos, el archivo de reglamento *.rgl editado se puede guardar seleccionando Archivo > Guardar. El archivo se guarda por defecto en la carpeta de datos del usuario (...\ Usuarios \ su_inicio_de_sesión \ AppData \ Roaming \ Autodesk \ Structural \ Common Data \ número_de_versión \...).
Si se ha elegido el comando Guardar como para guardar el archivo de reglamento, guarde el archivo en una de las carpetas mencionadas anteriormente. A continuación, las regulaciones se incluirán en la lista del cuadro de diálogo Preferencias para el proyecto.
A continuación se detallan las reglas disponibles para los distintos tipos de carga:
- Permanentes (también denominada acción permanente, según la nomenclatura de Eurocode)
- Explotación (también denominado acción variable, según la nomenclatura de Eurocode)
- Accidental
- Sísmica.
En la parte inferior de la ventana PondEdit se definen las reglas de generación de combinaciones según norma. En la primera columna, las definiciones deben empezar por introducir el estado límite al que se aplica una combinación determinada. Hay cuatro estados límite disponibles: ELU (combinaciones de comprobación de capacidad de carga), ELS (combinaciones de comprobación de estado de servicio), ACC (combinaciones de comprobación de estado accidental) y ESS (combinaciones de comprobación de estado especial). Una vez elegido el estado adecuado, se puede definir un tipo de combinación. El tipo es una descripción adicional que facilita la posterior identificación de una combinación. Hay nueve descripciones de combinaciones estándar disponibles: STD (estándar), SEI (sísmico), ACC (accidental), RAR (raro, característico), FRE (frecuente); QPR (casi permanente); FUN (fundamental), SIM (simplificado) y EXT (extremo). Si se utiliza alguna de ellas, las combinaciones presentadas recibirán los nombres adecuados en el idioma de trabajo. Además, se puede seleccionar el tipo USR que permite modificar la columna de tipo definido por el usuario (permanente y no dependiente del idioma), así como la ausencia de descripción. En el resto de las columnas, el usuario puede definir las fórmulas de generación de combinaciones según norma. Esto se hace por separado para los tipos de carga permanente, explotación, accidental y sísmica. Si se desea, las reglas de generación pueden elegirse de entre un conjunto predefinido de reglas.
Para las combinaciones basadas en Eurocode, Robot generará el conjunto de combinaciones ELS junto con tres conjuntos adicionales: ELS:CHR (raro, característico), ELS:FRE (frecuente), ELS:QPR (casi permanente).
