Las combinaciones según norma se generan en función de los archivos con la extensión rgl. Los archivos de reglamento son archivos de texto editables. Sin embargo, para que el trabajo en las regulaciones de las combinaciones según norma sea más eficiente, es recomendable utilizar el editor de regulamientos de combinaciones según norma.
Descripción del archivo
Las líneas que comienzan con el carácter '|' incluyen un comentario y se omiten en el análisis.
Las líneas restantes deben comenzar con las palabras clave que se reconocen durante el análisis.
Palabras clave
Descripción de las reglas de regulación:
CODE: Palabra clave (negrita)
nombre Argumento opcional (cursiva)
nombre Argumento obligatorio (cursiva en negrita)
Encabezamiento:
CODE: nombre Nombre de las regulaciones
MATERIAL : tipo Regulación (1- acero, 2- hormigón, 3- aluminio, 4- madera)
VERSION : número Versión del software en la que se ha realizado la implementación
Naturalezas:
ACTIONS : número Número de naturalezas de carga diferentes (con subnaturalezas incluidas)
DEAD:(nombre de la subnaturaleza) : Peso propio
LIVE:(nombre de la subnaturaleza) : Carga viva
WIND:(nombre de la subnaturaleza): Carga de viento
SNOW:(nombre de la subnaturaleza): Carga de nieve
TEMP:(nombre de la subnaturaleza) : Carga térmica
ACCI:(nombre de la subnaturaleza) : Carga accidental
SIS:(nombre de la subnaturaleza) : Carga sísmica
Combinaciones
COMBINACIONES: número Número de expresiones diferentes (reglas) que describen el método de generación de combinaciones
ULS:(tipo): fórmula Combinaciones utilizadas para la comprobación de la capacidad de carga
SLS:(tipo): fórmula Combinaciones utilizadas para la comprobación del estado de servicio
ALS:(tipo): fórmula Combinaciones utilizadas para la comprobación del estado accidental
SPC:(tipo): fórmula Combinaciones utilizadas para la comprobación del estado especial
Creación de un archivo que contenga regulaciones
El archivo consta de tres partes fundamentales: encabezado, descripción de los coeficientes de naturaleza y descripciones de las fórmulas de combinación. La formulación de las regulaciones típicas se describe según las regulaciones de la norma estadounidense de dimensionamiento de estructuras de acero LFRD (Lfrd.rgl). Las regulaciones se presentan sin comentarios.
El encabezado contiene el nombre de las regulaciones, el tipo de estructura (material) para el dimensionamiento en el que se aplica y la versión de software. Los dos últimos elementos del encabezado son informativos y no contienen argumentos obligatorios.
A continuación, se muestra un ejemplo de encabezado.
".....
CODE:LRFD
MATERIAL:1
VERSION:11.0
......"
La descripción de los coeficientes de naturaleza incluyen los valores de los coeficientes de cada una de las naturalezas (subnaturalezas) utilizadas en las regulaciones. Para cada una de las naturalezas, incluye un tipo de naturaleza descrito con una palabra clave. Si lo desea, puede utilizar un nombre de subnaturaleza y una lista de coeficientes separados por los espacios. Robot proporciona 14 coeficientes diferentes, γ max γ min γ s γ a ψ 0,1 ψ 0,2 ψ 0,3 ψ 0,n ψ 1 ψ 2,1 ψ 2,n ψ K ξ min y ξ max , respectivamente. Sus nombres corresponden a los símbolos utilizados en el Eurocódigo, aunque su significado es universal. Por lo general, son coeficientes de seguridad parciales (γ max γ min γ s γ a ) y coeficientes de simultaneidad (los restantes). Al definir una nueva subnaturaleza, se pueden asignar nuevos coeficientes a ella. Un guion indica que no se aplica un determinado coeficiente. Las definiciones de subnaturaleza van precedidas de la especificación de un número total de naturalezas con subnaturalezas.
A continuación, se muestra una definición de coeficiente de ejemplo.
"...
ACTIONS:8
DEAD::1.2 0.9 1.0 1.4 - - - - - - - -
LIVE::1.0 - 1.0 - 0.0 0.0 - 1.0 1.6 0.5 0.5 -
WIND::1.0 - 1.0 - 0.0 0.8 - 1.0 1.3 0.0 0.0 -
SNOW::1.0 - 1.0 - 1.6 0.0 - 1.0 1.6 0.5 0.2 -
SNOW:Roof live:1.0 - 1.0 - 1.6 0.0 - 1.0 1.6 0.5 0.2 -
TEMP::0.0 - - - - - - 0.0 0.0 - - -
ACCI::- - - 1.0 - - - - - - - -
SEIS::- - - 1.5 - - - - - - - -
..."
Las regulaciones de ejemplo informan de que se utilizarán ocho naturalezas de carga, incluida una subnaturaleza de nieve denominada "Roof live" (Sobrecarga de uso de la cubierta). Cada una de ellas tienen asignados los coeficientes de seguridad y de simultaneidad correspondientes y definidos según la norma.
Una descripción de fórmulas de combinación contiene palabras clave que describen un tipo de combinación con una definición de la fórmula para generar una combinación. Cada fórmula consta de estas cuatro cargas: pesos propios y cargas vivas, accidentales y sísmicas. Las cargas se vinculan entre sí mediante signos más. En la expresión, los valores definidos por el usuario se pueden aplicar a los números de componentes predefinidos. Si no se aplica una parte determinada de la fórmula, se debe utilizar 0. Antes de definir las fórmulas, se determina su número.
A continuación, se muestran fórmulas de combinación de ejemplo.
"...
COMBINATIONS:5
ULS:STD: 4 +20 + 0 + 0
ULS:Snow&Wind: 4 +23 + 0 + 0
ULS:Construction phase: 5 + 0 + 0 + 0
ULS:Earthquake: 4 +27 + 0 + 17
SLS:STD: 1 + 6 + 0 + 0
..."
Las regulaciones LRFD permiten cinco tipos de combinaciones: 4 para ELU y 1 para ELS. Se asignan nombres adicionales a tres tipos de fórmulas para ELU que facilitan su identificación, "Snow&Wind" (Nieve y viento), "Construction phase" (Fase de construcción) y "Earthquake" (Terremoto), respectivamente.
La fórmula "ULS:Earthquake" (ELU:Terremoto) está formada por las piezas afectadas por pesos propios y cargas vivas y sísmicas (para cargas accidentales; se ha introducido 0 para que no se tenga en cuenta en esta combinación). Mediante la lista de componentes predefinidos o descripciones de las regulaciones, se obtiene lo siguiente.

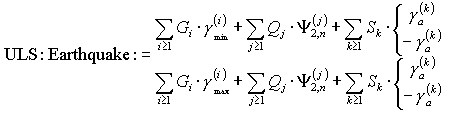

A continuación, se muestra una notación completa de la fórmula para esta combinación.
