Esta opción permite seleccionar o definir estructuras tipo (elementos de estructura). Se puede acceder a esta opción en el módulo Proyecto 3D mediante uno de los siguientes métodos:
- Haga clic en el menú Archivo > Abrir biblioteca de estructuras tipo.
- Haga clic en
.

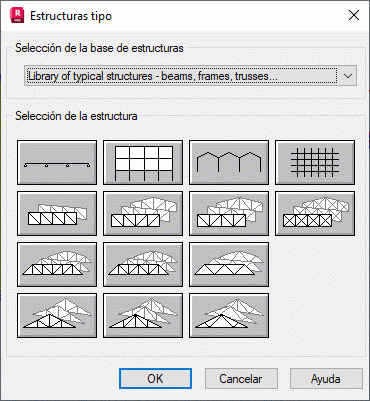

Las estructuras de biblioteca se organizan en determinadas bases de datos. Para seleccionar una estructura, primero debe buscar una base de datos adecuada. Se pueden utilizar las siguientes bases de datos:
- Una biblioteca de estructuras tipo: pórticos, celosías, vigas
- Estructuras típicas: base de datos adicional
- Pletinas y láminas
El cuadro de diálogo anterior tiene varios botones con iconos que representan los tipos de estructuras de barras adecuados. Hay disponibles varias estructuras de barras típicas, como las siguientes:
Viga continua
Emparrillado
Pórtico de varias plantas
Pórtico de varias naves
- Diferentes tipos de celosía.
Puede configurar los tipos de estructura anteriores de forma arbitraria en la plantilla. Deben especificarse los siguientes valores:
- Longitud
- Altura/anchura
- Número de campos, divisiones y tramos
- Ángulos de talud en jácena de cubierta (en pórticos).
Para algunos tipos de emparrillado, se debe especificar lo siguiente:
- Elevación del nudo final
- Elevación del nudo medio del cordón inferior
- Elevación del nudo medio del cordón superior
Hay varios tipos de celosía (como la celosía de Polonceau) disponibles en otra base de datos de estructuras. Las siguientes estructuras utilizadas con frecuencia se definen en la base de datos de pletinas y láminas:
Losa rectangular
Losa rectangular con hueco rectangular
Losa rectangular con hueco circular
Losa rectangular con rigidizadores
Losa circular
Losa circular con hueco circular
Losa circular con hueco rectangular
Muro de edificio con huecos
Media losa circular
Media losa circular con un hueco circular
Media losa circular con un hueco rectangular
Estructura de lámina: contenedor rectangular
Estructura de lámina: contenedor cilíndrico
Estructura de lámina: contenedor con forma de cono truncado.
Estos tipos de estructura se pueden configurar libremente como modelo. Al definir una estructura, se deben especificar las dimensiones de esta y los tipos de malla utilizados durante la generación de EF.
Una estructura definida mediante la base de datos de estructuras de biblioteca se puede utilizar como componente de estructuras más grandes o como estructura independiente.
