Mientras trabaja en Robot, puede definir muchas etiquetas que describan las barras, los paneles o los parámetros de sólidos. Se trata de conjuntos de parámetros diferentes que se utilizan para determinar las propiedades físicas y mecánicas, o que se aplican a los elementos estructurales de diseño. Entre los ejemplos de estas etiquetas se incluyen: secciones de barra, espesores de losa, conjuntos de parámetros utilizados para diseñar elementos estructuraless de acero o aplicados a cálculos de refuerzo en elementos estructurales de hormigón armado, así como definiciones de apoyos, rótulas, etc.
Abra el cuadro de diálogo Base de etiquetas mediante uno de los siguientes métodos:
- Seleccione el menú Herramientas > Base de etiquetas.
- Seleccione el icono
.
Además, al seleccionar en los cuadros de diálogo utilizados para definir etiquetas (Secciones, Apoyos, Relajaciones, etc.). La Base de etiquetas está disponible para todos los tipos de estructura.
La Base de etiquetas almacena una biblioteca de etiquetas para elementos estructurales, como apoyos, relajaciones, secciones y parámetros normativos. En esta biblioteca, puede guardar una etiqueta definida por el usuario para poder utilizarla en otros proyectos de estructuras.
La Base de etiquetas realiza las siguientes acciones:
- Guardar etiquetas del proyecto actual en la base de datos.
- Leer etiquetas de la base de datos al proyecto actual.
- Mostrar el contenido de las definiciones de etiqueta.
- Transferir las etiquetas definidas de una instalación de programa a otra o de una estación de trabajo a otra.
Recuerde que las etiquetas de barras según norma (es decir, tipos de barras de acero o aluminio, tipos de barras de madera, tipos de barras de hormigón) se adaptan a la norma de diseño actual para estructuras de acero, madera o hormigón armado (armadura teórica). Por lo tanto, los tipos de barras definidos atendiendo a una norma no deben utilizarse para otras normas, ya que algunos parámetros pueden perder parte de su definición. Todas las barras de un proyecto determinado se diseñan según la norma seleccionada.
En el caso de las armaduras de pletinas y láminas, se guarda para una norma específica de dimensionamiento del hormigón (armadura teórica). Por lo tanto, las etiquetas de los tipos de armadura de panel se pueden aplicar a diferentes proyectos.

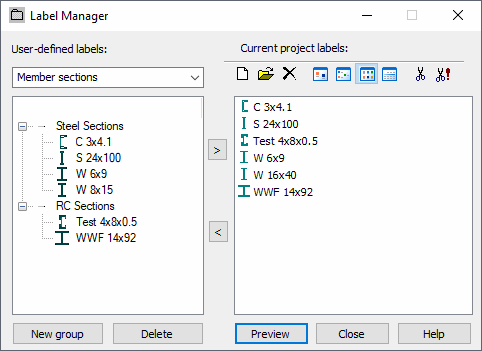

El cuadro de diálogo consta de lo siguiente:
- El campo Etiquetas definidas por el usuario muestra los tipos de etiqueta disponibles desde los que se puede seleccionar un tipo de etiqueta (secciones, apoyos, etc.) para visualizarlo.
- A la izquierda, una lista muestra las etiquetas definidas por el usuario guardadas en la base de datos. La lista que se muestra depende del tipo de etiqueta seleccionado en Etiquetas del usuario.
Las etiquetas se guardan en grupos definidos por el usuario. Las opciones para permitir la modificación de la estructura de árbol del grupo están disponibles en el menú contextual
- A la derecha, una lista muestra las etiquetas del proyecto actual para los tipos de etiqueta seleccionados en Etiquetas del usuario.
- Encima de la lista de etiquetas del proyecto, hay una barra de herramientas con botones para añadir y suprimir definiciones de etiqueta.
Al seleccionar Vista previa, se abre el cuadro de diálogo que se utiliza para definir una etiqueta seleccionada de forma que su contenido se corresponda con la etiqueta. También se puede obtener una vista previa del contenido de una definición de etiqueta haciendo doble clic en un elemento de la lista.
Puede seleccionar varios objetos en el lado izquierdo del cuadro de diálogo, mediante Ctrl y Mayús.
Cuando se utiliza la lista de árbol:
- El primer grupo se crea automáticamente con un campo de texto para definir un nombre.
- El resaltado (selección) hace referencia a un grupo o a etiquetas de un grupo.
- Solo se puede seleccionar un grupo; sin embargo, se puede seleccionar cualquier número de etiquetas.
Al hacer clic con el botón derecho del ratón cuando se coloca sobre la ventana izquierda del cuadro de diálogo, se muestra el menú contextual con las siguientes opciones:
- Copiar
- Desplazar: mueve una etiqueta seleccionada a un grupo diferente dentro de la misma base de datos (al seleccionar Desplazar se abre un cuadro de diálogo para seleccionar un grupo de destino).
- Abrir: expande un grupo después de resaltar el nombre de grupo o muestra una vista previa de una etiqueta después de seleccionarla.
- Eliminar: eliminar un grupo o una etiqueta.
- Nuevo grupo y Cambiar nombre se utilizan para editar los grupos.
Hay dos botones en la parte inferior del cuadro de diálogo: Nuevo grupo y Eliminar realizan la misma acción que la selección de las opciones correspondientes en el menú contextual.
