Con esta opción, puede definir paneles dentro de estructuras. Puede acceder a la opción de las siguientes formas:
- Haga clic en el menú Geometría > Paneles.
- En la barra de herramientas Definición de la estructura, haga clic en
.

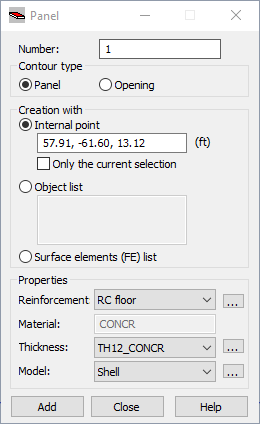

Una vez seleccionada la opción, se abre el cuadro de diálogo Panel.
Para definir un panel, especifique los parámetros siguientes:
- Número
- Tipo de contorno
- Grupo
- Hueco
- Cara (opción disponible solo en Estructura volumétrica)
Si se ha seleccionado Cara como Tipo de contorno, todas las opciones de Propiedades dejarán de estar disponibles. Al seleccionar esta opción, el objeto que se genera se define como una cara (sin asignar propiedades como, por ejemplo, el tipo y el espesor de armadura). Este objeto se puede utilizar durante la generación de una estructura volumétrica (sólido) y puede constituir una cara de ese objeto volumétrico.
- Modo de creación
- Punto interior
- Lista de objetos
- Lista de (EF) elementos superficiales
- Características
- Armado: tipo de armado para el panel.
- Material: este campo es de solo lectura; muestra el material definido para el espesor del panel seleccionado.
- Espesor
- Modelo de cálculo del panel.
ubicados a la derecha de Armado, Espesor y Modelo, puede acceder al cuadro de diálogo Nuevo tipo de barra, Nueva sección o Modelo de cálculo del panel, en los que puede definir un nuevo espesor del panel, el tipo de armadura de pletina y lámina o el modelo de cálculo del panel. El espesor, el tipo de armadura o el tipo de modelo definidos se añaden a las listas correspondientes de espesores, tipos de armadura de pletina y lámina o modelos de cálculo de paneles. La extensión de los paneles se define mediante la definición de sus bordes (definición de contornos). El contorno del panel puede contener elementos de barra, objetos y polilíneas. Para definir un panel:
- Indique un punto en el panel (coordenadas de un punto situado dentro del contorno).
- Proporcione los números de los objetos que componen el contorno.
- Proporcione los números de los elementos finitos superficiales generados. La opción se puede utilizar después de generar una malla de elementos finitos (para ello, haga clic en el menú Análisis > Modelo de cálculo > Generación). Esta opción resulta útil cuando es necesario cambiar las propiedades de una pieza de un panel generado (por ejemplo, para cambiar el espesor en la zona cercana al hueco o en los bordes).
Una vez que se hayan definido los paneles y se hayan iniciado los cálculos, se crea una malla de elementos finitos (EF) superficiales según los parámetros especificados en el cuadro de diálogo Preferencias para el proyecto (Opciones de mallado).
La malla EF solo está visible después de seleccionar la opción Malla EF en el cuadro de diálogo Mostrar.
Para un contorno especificado, puede repetir el procedimiento a fin de crear una malla de elementos. Sin embargo, la "nueva" malla de elementos superficiales sobrescribirá la existente. El software dispone de estos dos tipos de elementos finitos (EF) superficiales:
- Elementos triangulares (3 o 6 nudos)
- Elementos cuadrangulares (4 u 8 nudos)
Durante la creación de mallas EF, se crean primero los nudos dentro del área seleccionada y, a continuación, estos se asignan a los elementos finitos correspondientes. Los nudos dentro del área (contorno) se pueden crear mediante un algoritmo:
