Análisis modal

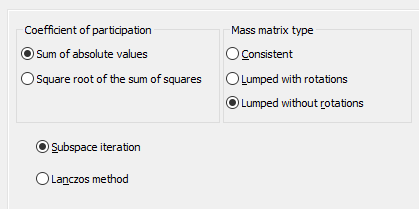

Haga clic en el menú Herramientas > Preferencias para el proyecto > Análisis de la estructura > Análisis modal para abrir el cuadro de diálogo Análisis modal.

Puede seleccionar los siguientes parámetros de análisis modal:

• Coeficiente de participación:

  Suma de los valores absolutos: el coeficiente de participación se calcula durante los cálculos dinámicos como la suma de los valores absolutos de los coeficientes para cada dirección.

  Raíz cuadr. de suma de cuadrados: el coeficiente de participación se calcula durante los cálculos dinámicos como la raíz cuadrada de una suma de cuadrados para cada dirección.

• Tipo de la matriz de masas:

  Coherentes: una matriz siempre con grados de libertad de rotación.

  Concentradas con rotaciones: matriz diagonal concentrada con grados de libertad de rotación.

  Concentradas sin rotaciones: matriz diagonal concentrada sin grados de libertad de rotación.

• Método de solución de problemas propios:

  Iteración en el subespacio: este método se utiliza en la solución de problemas propios.

  Método de Lanczos: este método se utiliza en el algoritmo de problemas propios. Esto significa que los primeros "n" valores y vectores propios pueden encontrarse con cualquier tolerancia. Este método se basa en el conjunto reducido de problemas propios de ecuaciones con vectores de Lanczos.

Nota: No se puede utilizar el método de Lanczos para las estructuras separadas (el método de Lanczos requiere una matriz tridiagonal T concentrada, mientras que una estructura separada es una matriz T coherente). Para utilizar el método de Lanczos, debe unir estructuras separadas de forma que no se modifique el modelo de estructura. Por ejemplo, puede añadir una barra entre los apoyos. Si se selecciona el método de Lanczos, los cálculos se realizan mediante el método de iteración en el subespacio.
