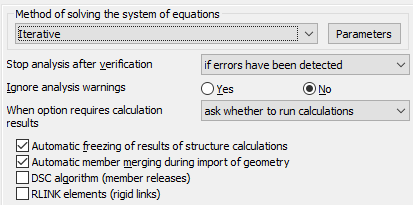

Utilice este cuadro de diálogo para configurar los parámetros del solvente.
- Acceso
-
- Seleccione Análisis de la estructura en el panel izquierdo del cuadro de diálogo Preferencias para el proyecto.
Elementos del cuadro de diálogo
- Método de solucionar un sistema de ecuaciones
- Seleccione el método que se debe utilizar para resolver el sistema de ecuaciones lineales K * U = F.
- Automático: emplea un conjunto de reglas para seleccionar el método adecuado.
- Frontal: utiliza el método de eliminación de Gauss.
- Skyline: utiliza el método de factorización Cholesky LDLt.
- Sparse
-
SparseM
Seleccione Parámetros para escoger un método de renumeración para el solvente SparseM.
- multithreaded (solvente de la biblioteca Intel® Math Kernel)
-
Iterativo
Seleccione Parámetros para escoger un tipo de solvente iterativo.
- Detener análisis tras verificación
- Seleccione la condición en la que se debe detener el análisis. Hay tres opciones disponibles.
- Nunca.
- Si se han detectado errores.
- Si se han detectado errores o advertencias.
Seleccione Nunca si desea ejecutar los cálculos, aunque se encuentren errores o advertencias.
- Ignorar advertencias de análisis
- Especifique si desea mostrar u omitir las advertencias del análisis.
- Si la opción exige resultados de cálculos
- Seleccione la manera en que el programa le avisa cuando se recurre a una opción que requiere resultados y no se han ejecutado los cálculos previos.

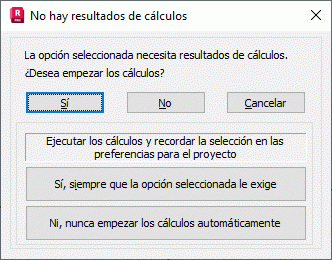

Estas opciones incluyen tablas de resultados y cuadros de diálogo de selección de diagramas o mapas. Antes de ejecutar los cálculos, se abre el cuadro de diálogo siguiente:
Este cuadro de diálogo también aparece después de abrir un archivo guardado sin resultados, pero con una tabla, diagramas o mapas de resultados activos.
- Bloquear automáticamente los resultados de los cálculos de la estructura
- Protege los resultados del cálculo de la estructura.
- Unir barras automáticamente al importar la geometría
- Fusiona barras solapadas en una barra al abrir un archivo con formato DXF.
- Algoritmo DSC
- Activa el elemento de discontinuidad durante los cálculos de una estructura en la que se definen liberaciones.
- Elementos de tipo RLINK
- Habilita elementos de tipo RLINK durante los cálculos de una estructura en la que se definen uniones rígidas.
Reglas de selección automática del solvente
La opción Automático de los parámetros de análisis de la estructura se basa en un conjunto de reglas.
- El método Frontal se utiliza si se cumplen las siguientes condiciones:
- El número de ecuaciones es menor que 500.
- La lista de casos de carga no incluye un análisis de valores propios.
- La estructura incluye elementos de tipo tensión plana, elementos de lámina o elementos volumétricos, y no incluye barras.
- El método Skyline se utiliza si se cumplen las siguientes condiciones:
- El número de ecuaciones es menor que 500.
- La lista de casos de carga incluye un análisis de valores propios como un análisis modal o de pandeo.
- La estructura contiene barras.
- Los métodos Sparse o SparseM se utilizan si el número de ecuaciones es igual o superior a 500.
En este caso, el programa realiza un procedimiento rápido de factorización simbólica. El número de elementos no iguales a cero se define para ambos métodos de renumeración: NDM y MDA.
El método NDM activa el solvente Sparse, mientras que el método MDA activa el solvente SparseM. Si no se selecciona ni el método NDM ni el método MDA, el programa utiliza el solvente Skyline o el frontal.
- La opción automática nunca utiliza el solvente iterativo.
