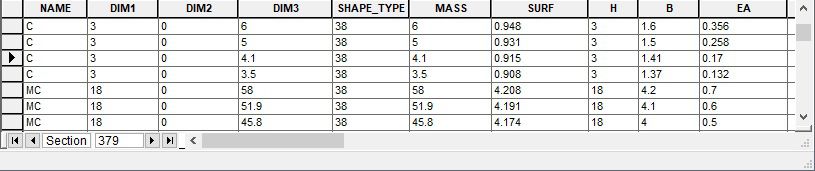

Todas las secciones ubicadas en la base de datos de secciones seleccionada actualmente se muestran en la parte inferior del visor. Se presentan los siguientes datos para cada sección.
- El nombre de la sección.
- Las dimensiones básicas de la sección (dim1, dim2, dim3). Dependiendo de la sección, se indican una o varias de estas dimensiones. Las dimensiones vacías se marcan con un 0.
- Tipo de forma de sección.
- Todas las dimensiones y propiedades geométricas disponibles de la sección (dimensiones d_1, d_2... ángulo a_1, a_2 son parámetros de sección geométrica adicionales).
- El símbolo de la sección. Contiene una descripción completa de la geometría de la sección cuando el perfil no es estándar.
Las cuatro últimas columnas de la tabla proporcionan la siguiente información.
Paredes delgadas. Indica una sección de paredes delgadas.
Material. Especifica que se ha definido un material junto con la sección.
Descripción del material. Descripción completa de los materiales de una sección.
Puntos. Descripción de los puntos característicos de una sección.
