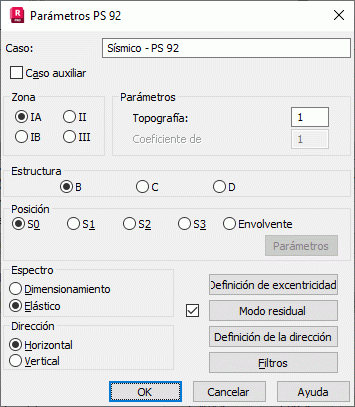

Los parámetros de un análisis sísmico de la estructura dependen de una norma sísmica utilizada durante los cálculos de una estructura influida por el impacto sísmico. Seleccione la norma sísmica francesa AFPS ("Recommendations Association Francaise du Genie Paraseismiques 90") o PS 92 ("Regles Parasismiques Francaise 1992") en el cuadro de diálogo Definición de un nuevo caso o haga clic en Parámetros en el cuadro de diálogo Tipo de análisis.
Para completar el análisis sísmico según las reglas especificadas en esta norma, defina los siguientes parámetros:
- Zona: el número de zona sísmica.
- Parámetros:
- Coeficiente de topografía o comportamiento
- Tipo de estructura
- Estructura Sitio (si se selecciona la opción Envolvente, se accede al botón Parámetros; al pulsarlo, se abre el cuadro de diálogo Envolvente de espectros).
- Tipo de espectro:
- Dimensionamiento
- Elástico
-
Dirección
- Horizontal
- Vertical
En la parte inferior del cuadro de diálogo se encuentran los botones Definición de la dirección,Filtros y Modo residual.
Haga clic en Definición de excentricidad para abrir el cuadro de diálogo Definición de excentricidades de masas, donde se puede especificar cómo se tiene en cuenta la excentricidad de una masa en el análisis sísmico.
El multiplicador de la excitación sísmica se calcula como se indica a continuación:
Sa = aN * τ * ρ * R
donde:
aN: aceleración en función del número de zona y el tipo de estructura.
τ: coeficiente topográfico que depende de la tangente del ángulo de inclinación.
ρ: coeficiente de corrección del amortiguamiento en función del coeficiente de amortiguamiento.
R: valor del espectro calculado por Robot en función del tipo de estructura, sitio y riesgo.
Los detalles relativos a este método de análisis de la estructura se pueden encontrar en la norma mencionada.
