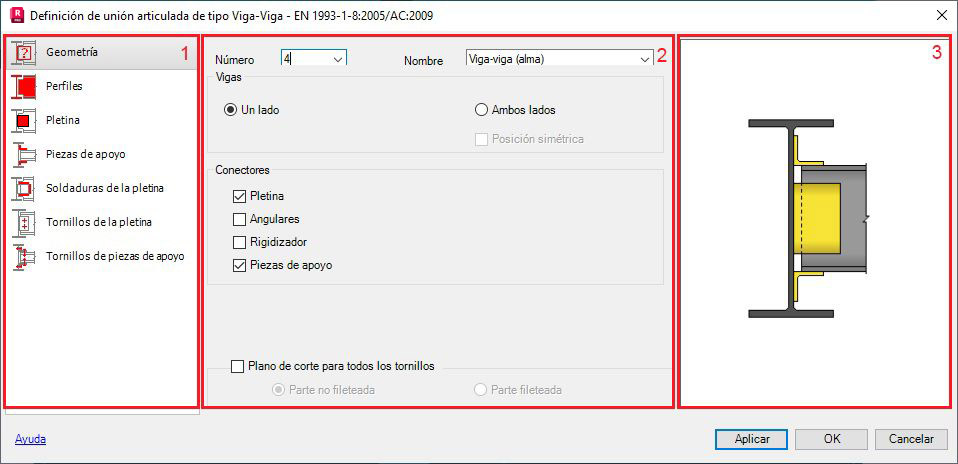

El cuadro de diálogo para la generación de una unión de viga principal a viga (alma) o de viga principal a viga (ala) presenta estas tres partes principales:
- A la izquierda, se muestran opciones para seleccionar un componente utilizado para definir una unión de acero, como se indica a continuación:
- geometría
- secciones
- Elementos de unión (pletina o angulares)
- Elementos rigidizadores (rigidizadores o piezas de apoyo)
- Conexiones (tornillos o soldaduras)
- En el centro, puede definir los parámetros de un elemento seleccionado de la unión de acero.
- A la derecha, hay una vista gráfica de un elemento definido de la unión de viga principal a viga.
Nota: El número de fichas de este cuadro de diálogo depende del tipo seleccionado de elemento de unión o elemento rigidizador y del tipo de unión, soldada o atornillada.
