La ficha Barras transversales permite definir los parámetros de armaduras transversales de un pilar de hormigón armado.
Acceso
Seleccione Diseño de hormigón armado
Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.
- Haga clic en Análisis Disposición de armaduras.
- Haga clic en
(Disposición de armaduras).

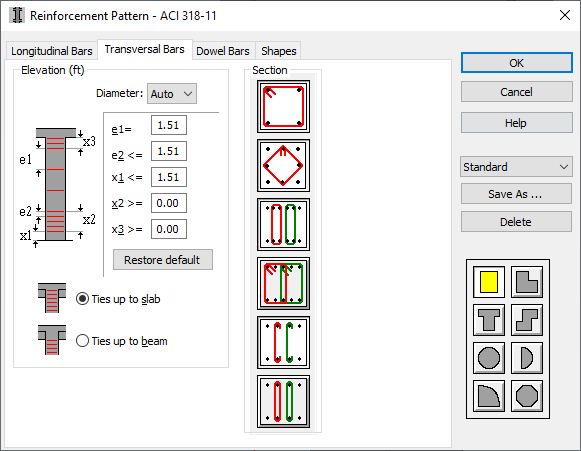

Elementos del cuadro de diálogo
- Alzado
-
Define el diámetro y la separación de las barras transversales.
Esta opción permite establecer el intervalo de separación de la armadura lateral densa y normal, la separación mínima y máxima en la altura del pilar dentro de este rango. Todos estos valores se determinan mediante los requisitos normativos y pueden restablecerse tras pulsar la opción Restablecer los valores por defecto. Se pueden modificar en la medida en que se cumplan los requisitos normativos.
Se aplican las siguientes reglas: cuando el requisito normativo determina el valor de e2 en "e2 = 40 cm", después de introducir "e2 = 45 cm", el programa aceptará "e2 = 40 cm"; para "e2 = 30 cm"; la separación límite es de 30 cm.
Las opciones Estribos - nivel placa y Estribos - nivel viga se utilizan para definir o eliminar estribos en el capitel del pilar.
- Sección
-
Disposiciones de armaduras transversales recomendadas en una sección. La lista de disposiciones se corresponde con la sección del pilar seleccionado. Según las disposiciones seleccionadas y su secuencia, el programa aceptará la solución óptima.
La parte derecha del cuadro de diálogo contiene los iconos correspondientes a la forma de la sección transversal del pilar. Una vez que se ha seleccionado cualquiera de las formas, se pulsa el icono.
La opción Guardar como permite reutilizar un conjunto de parámetros de disposición de armaduras. Este conjunto se guarda en el directorio de usuario actual. Puede reutilizar este conjunto para el otro elemento en el cuadro de diálogo Disposición de armaduras o asignarlo al elemento seleccionado (o a los elementos seleccionados del mismo tipo) en el Inspector de componentes de hormigón armado.
La opción Suprimir permite eliminar el conjunto seleccionado de parámetros de disposición de armaduras.
