Con esta opción, puede definir el plano de trabajo local como se indica a continuación:
- Haga clic en el menú Vista > Trabajo en 3D > Definir coordenadas locales - 3 puntos.
- Haga clic en
en la barra de herramientas.

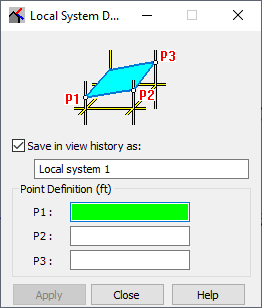

Una vez seleccionado el comando, se muestra el cuadro de diálogo Definir sistema local.
Si selecciona Guardar en el histórico de vistas con el nombre, puede especificar un nombre para el plano de trabajo local definido que se ha determinado mediante coordenadas de tres puntos. El plano (vista de estructura) se guarda con un nombre específico en el cuadro de diálogo Histórico de vistas. Esto permite volver a un plano local definido una vez mientras se trabaja en un modelo de estructura.
En la sección Definición de los puntos del cuadro de diálogo Definir sistema local, puede definir los puntos que determinan el plano de trabajo local, P1, P2 y P3. El primer punto (P1) también es el principio del sistema de coordenadas local.
Una vez definidas las coordenadas de los tres puntos, aparece una pantalla gráfica adicional que muestra la estructura dimensionada actualmente proyectada en el plano de trabajo definido por el usuario. El plano de trabajo se marca como LOCAL, debajo del símbolo de sistema de coordenadas. Si cierra el cuadro de diálogo antes de aplicar los cambios, el software vuelve al sistema de coordenadas global y al plano de trabajo del sistema.
