Cargas de viento en estructuras ejesimétricas

Esta opción genera cargas de viento en estructuras ejesimétricas (estructuras cuya base es un polígono normal). La opción está disponible para las siguientes normas:

• Norma estadounidense de nieve y viento ANSI/ASCE 7-98
• Norma francesa de nieve y viento NV65 (artículo 3) o NV65 02/09

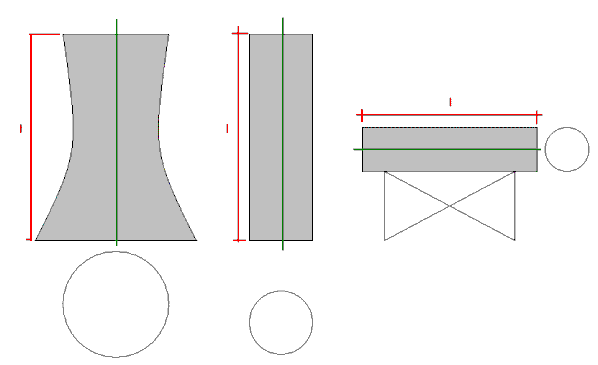

En la siguiente imagen (para la norma francesa de nieve y viento), se muestran los tipos de estructura para los que pueden generarse cargas de viento.

Esta opción genera cargas de viento en los elementos finitos superficiales seleccionados y en los paneles. Antes de utilizar esta opción, debe seleccionar los paneles o los elementos finitos en los que se generarán las cargas de viento.

Puede empezar a generar cargas de nieve y viento con cualquiera de estos métodos:

• Haga clic en el menú Cargas > Cargas especiales > Cargas de viento sobre cilindros.
• Haga clic en .

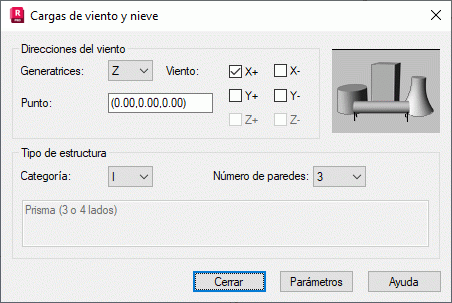

En la parte superior del cuadro de diálogo, en el campo Direcciones del viento, aparece lo siguiente:

• Lista Generatrices: puede especificar una dirección a lo largo de la altura de la estructura ejesimétrica (cilindro). Puede seleccionar las direcciones X, Y y Z del sistema de coordenadas global.
• La opción Viento permite definir las direcciones de las cargas de viento generadas. Las orientaciones hacen referencia al sistema de coordenadas global.

Los siguientes parámetros se pueden definir en el campo Tipo de estructura ubicado en la parte inferior del cuadro de diálogo.

• Para la norma francesa:

  Categoría: lista de categorías disponibles de la estructura calculada:

  Categoría I	Prisma (3 o 4 lados)
  Categoría II	Prisma (de 5 a 10 lados) sin rigidizadores redondeados
  Categoría III	Prisma (de 11 a 20 lados) con o sin rigidizadores redondeados
  Categoría IV	Cilindro con base circular con rigidizadores delgados o espesos con aristas
  Categoría V	Prisma (más de 20 lados) con o sin rigidizadores redondeados
  Categoría VI	Cilindro liso con base circular, sin rigidizadores, con superficie pulida de manera lisa y durable

  Si se selecciona la categoría II, la opción Número de caras pasa a estar disponible. Debe seleccionar el número de caras de la estructura ejesimétrica en la lista. Para las categorías restantes, la opción Número de caras no está disponible.

• Para la norma estadounidense:

  Categoría: la lista contiene las categorías de la estructura calculada:

  Categoría I	Cuadrado
  Categoría II	Hexagonal u octogonal
  Categoría III	Circular con superficie relativamente lisa
  Categoría IV	Circular con superficie rugosa (D'/D=0.02)
  Categoría V	Circular con superficie fuertemente rugosa (D'/D=0.08)

  Para cada categoría, también está disponible la opción Número de caras. Puede seleccionar un número de caras de la estructura ejesimétrica en la lista.

Nota: Dado que la norma ASCE 7-98 no especifica cómo se debe distribuir una fuerza resultante sobre la superficie de una estructura, el método de distribución utilizado para la norma francesa de cargas de viento NV65 modifica 99, lo que se aplica a la norma ASCE 7-98 en Robot.

Después de especificar los parámetros básicos de una estructura ejesimétrica y hacer clic en Parámetros, se abre el cuadro de diálogo de definición de parámetros de carga de viento.
