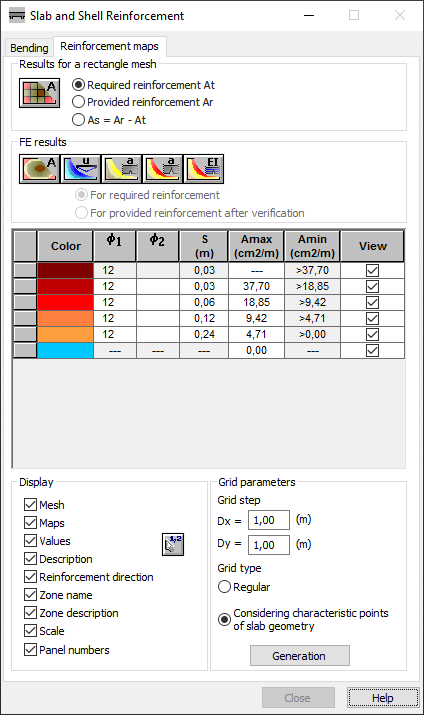

Esta ficha se encuentra en el cuadro de diálogo Armaduras de pletinas y láminas y presenta y modifica mapas de armaduras, la flecha, la fisuración y la rigidez.
Seleccione
para visualizar un mapa dividido en rectángulos (dimensiones definidas en los campos Paso de la cuadrícula). Se adoptará la armadura máxima para todo el rectángulo.
Para suprimir una línea de la tabla, resáltela y pulse la tecla Supr. Para añadir una nueva línea, indique su ubicación y pulse la tecla Insert. En función de los valores de la columna S, se calcula el valor medio de la línea seleccionada y la línea inmediatamente superior. Al hacer clic con el botón derecho en la tabla, se mostrarán los siguientes comandos:
- Modificación de la lista de diámetros. Es posible que los diámetros se muestren en unidades métricas y utilicen los sistemas estadounidense y canadiense de designaciones de barras (ASTM y CSA).
- Restablecer la escala inicial.
- Eliminar escala.
- Insertar línea.
- División de la escala. Es posible la división mediante una progresión aritmética y geométrica.
Resultados para EF
. Se mostrará un mapa de armaduras normal.
. Se mostrará un mapa de flechas.
. Se mostrará la fisuración de corta duración.
. Se mostrará la fisuración de larga duración.
. Se mostrará un mapa de rigidez.
Hay dos opciones de selección disponibles en las que se presentará el campo Resultados para EF.
Para el armado teórico. El mapa presentará los resultados para el armado teórico calculado.
Para el armado real comprobado. El mapa presentará los resultados como se indica a continuación.
- El tipo seleccionado de armadura real en la ficha Flexión. El tipo seleccionado de armadura real se marca con texto en negrita en la lista.
- Para los tipos de verificación de la armadura real seleccionada, haga clic en
.
En la parte inferior del cuadro de diálogo, se muestran opciones de navegación con mapas.
La primera opción permite la navegación con una cuadrícula. Puede definir un paso de cuadrícula (una dimensión de la celda de cuadrícula) y decidir si se debe mostrar una cuadrícula (la opción cuadrícula del campo Visibilidad). Haga clic en Generación para generar automáticamente cuadrículas y tenga en cuenta que, cuando se genere una cuadrícula de celdas finas, las zonas serán pequeñas, aunque es posible que aumente el número de zonas.
En el campo Visibilidad, se muestran mapas, valores, descripciones y la dirección de armadura principal en la pantalla. Al hacer clic en
, puede determinar un valor de mapa o una descripción para los puntos indicados (tenga en cuenta que se deben seleccionar las opciones valores o descripción). Para presentar una descripción/valores de mapa en la pantalla en un punto seleccionado, siga estos pasos.
- Seleccione valores o descripción en el campo Visibilidad.
- Haga clic en .
- En la pantalla gráfica, indique los puntos en los que debe presentarse un mapa de descripción/valores.
- Haga clic en para completar la operación.
