Puntos de base del mallado

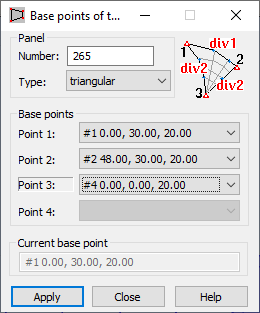

Abra el cuadro de diálogo Puntos de base del mallado mediante uno de los siguientes métodos:

Utilice este cuadro de diálogo para determinar los puntos del panel que sirven de base para generar una malla de elementos finitos mediante el método de Coons.

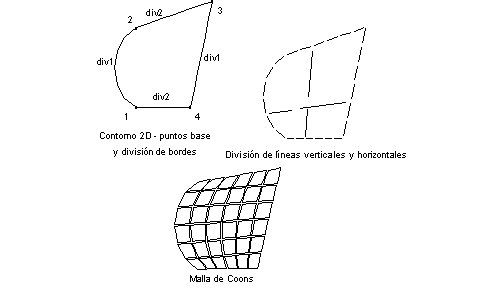

Utilice esta opción para generar mallas mediante el método de Coons. Las superficies de Coons son superficies 3D que se extienden sobre contornos cuadrangulares o triangulares cuyos bordes opuestos se dividen en un mismo número de segmentos. La forma de cada elemento creado se corresponde con la forma del contorno en el que se genera la malla. Este método consiste en unir mediante líneas rectas todos los puntos creados en el borde de contorno seleccionado con los puntos ubicados en el borde de contorno opuesto. Las líneas verticales y horizontales crean dos conjuntos de puntos. El punto de intersección de cada par de líneas horizontales y verticales define la posición final de un nudo dentro de un contorno, tal como se muestra.

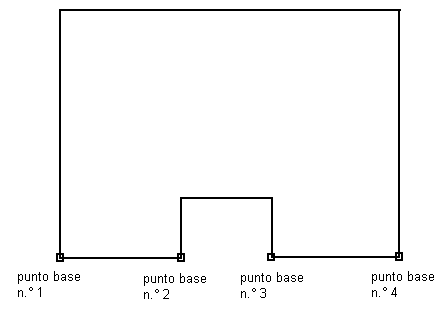

En las formas de panel simple, los puntos de base se definen automáticamente. En formas más complejas (como la placa mostrada), la ubicación de los puntos de base del mallado se debe determinar manualmente.

Para definir los puntos de base del mallado de un elemento finito:

  1. Seleccione un panel.
  2. Determine el tipo de geometría del panel (si es triangular, solo se definirán 3 puntos de base; si es cuadrangular, se definirán 4 puntos de base):
    • Forma triangular
    • Forma cuadrangular

      Para obtener puntos de base consecutivos en la forma de panel cuadrangular, defina lo siguiente:

      Primer punto de base:

      Segundo punto de base:

      Tercer punto de base:

      Cuarto punto de base:

  3. Indique 3 o 4 puntos de base (dependiendo de la geometría del panel). La descripción de un punto de base consta del número de un punto de contorno y las coordenadas de dicho punto.
  4. Haga clic en Aplicar.

Una vez seleccionado el contorno y determinada la forma del panel, se deben definir los parámetros del método de Coons (consulte Preferencias para el proyecto > Opciones de mallado), así como los parámetros de división. Los parámetros de división (División 1 y División 2) describen el número de elementos que se crearán en el primer borde de contorno (entre la primera y la segunda esquina del contorno) y el segundo borde de contorno (entre la segunda y la tercera esquina del contorno). El número de esquinas que se puede definir depende de la forma de contorno seleccionada. Los bordes de contorno opuestos a los bordes con divisiones definidas se dividirán automáticamente, de modo que la división se corresponda con la división definida. En los contornos triangulares, la división de los bordes entre la primera y la tercera esquina del contorno es la misma que la que existe entre la segunda y la tercera esquina. En los contornos cuadrangulares, la división entre la tercera y la cuarta esquina del contorno es la misma que la que existe entre la primera y la segunda esquina. La división entre la primera y la cuarta esquina es la misma que la que existe entre la segunda y la tercera esquina, tal como se muestra.
