Los parámetros de un análisis sísmico de la estructura dependen de una norma sísmica utilizada durante los cálculos de una estructura influida por cargas sísmicas.
Seleccione la norma sísmica canadiense NBC 2015 en el cuadro de diálogo Definición de un nuevo caso o haga clic en Parámetros en el cuadro de diálogo Tipo de análisis.
- Haga clic en Herramientas
Preferencias para el proyecto Normas de diseño.
- En la sección Cargas, seleccione NBC de Canadá 2015 en el menú Cargas sísmicas.
- Haga clic en Análisis Tipos de análisis.
Se abre el cuadro de diálogo Tipos de análisis.
- Haga clic en Nuevo. Se abre el cuadro de diálogo Nueva definición de caso.
- Seleccione Sísmico, seleccione NBC de Canadá 2015 y haga clic en Aceptar.

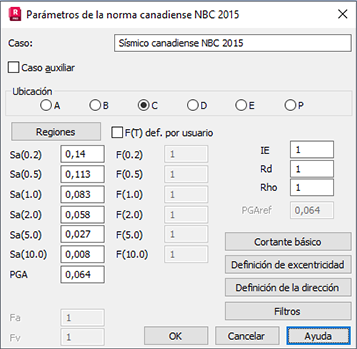

Se abre el cuadro de diálogo Parámetros.
Parámetros normativos
- Las clasificaciones de sitio para el suelo (A, B, C, D, E, F) se ajustan a la tabla 4.1.8.4.-A
- Las clasificaciones de sitio para el suelo (A, B, C, D, E, F) se ajustan a la tabla 4.1.8.4.-A.
- Los coeficientes Sa(T), donde Sa(T) es el 5 % de aceleración de respuesta espectral amortiguada para los periodos T de 0.2 s, 0.5 s, 1.0 s, 2.0 s, 5.0 s y 10.0 s, dependen de la provincia seleccionada y se ajustan a la tabla C-3.
- F(T): coeficiente de sitio para la aceleración espectral para los periodos T de 0.2 s, 0.5 s, 1.0 s, 2.0 s, 5.0 s y 10.0 s, como se define en el punto 4.1.8.4.(5).
La definición manual de los parámetros F(T) es opcional para las clases de sitio A-E después de activar la casilla para los valores F(T) definidos por el usuario y obligatoria para la clase de sitio F.
- Coeficiente PGA: aceleración máxima del suelo, como se define en el punto 4.1.8.4.(1).
- Coeficiente PGAref: PGA de referencia para determinar F(T), F(PGA) y F(PGV), como se define en el punto 4.1.8.4.(4).
- Coeficientes de sitio Fa y Fv para una clase de sitio seleccionada, según la subsección 4.1.8.4 (7) (y las tablas 4.1.8.4.-B y 4.1.8.4.-D).
Los valores de coeficiente mostrados dependen de la provincia y el sitio seleccionados. Puede cambiar estos valores manualmente o hacer clic en Región para cambiar la provincia y el sitio de referencia.
- Coeficientes:
- IE (coeficiente de importancia sísmica) se ajusta a la tabla 4.1.8.5.
- Rd (coeficiente de modificación de fuerza relacionada con la ductilidad) y Ro (coeficiente de modificación de fuerza relacionada con la resistencia excesiva) se ajustan a la tabla 4.1.8.9.
En este cuadro de diálogo, también puede hacer clic en los botones Definición de la dirección, Filtros y Cortante básico para acceder a estas opciones y modificarlas.
Los detalles relativos a este método de análisis de la estructura se pueden encontrar en la norma mencionada.
