Utilice este cuadro de diálogo para definir los parámetros de un pilar de hormigón armado.
Acceso
- Haga clic en Dimensionamiento
Armado teórico - vigas/pilares - opciones Parámetros normativos para abrir el cuadro de diálogo Tipos de barras de horm. armado y, a continuación, haga clic en
. - Haga clic en
(Tipos de barras de horm. armado) para abrir el cuadro de diálogo Tipos de barras de horm. armado y, a continuación, haga clic en .

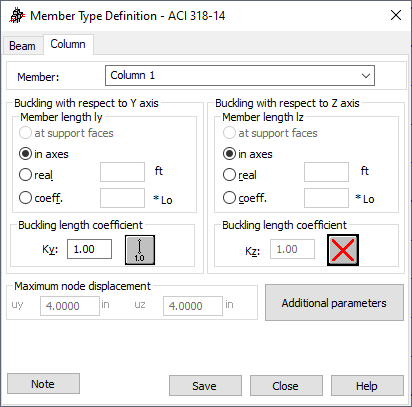

Elementos del cuadro de diálogo
- Barra
- Muestra el nombre del tipo de barra seleccionada. El nombre por defecto es "Pilar" y se le asigna el primer número disponible. También puede introducir un nombre exclusivo en lugar del nombre por defecto.
- Pandeo respecto a los ejes Y y Z
-
- Las longitudes de la barra Iy e Iz contienen opciones que definen la longitud de cálculo de un pilar. Existen estas cuatro formas de definir la longitud:
- Haga clic en luz entre apoyos. La distancia entre las caras de los apoyos superior e inferior de un pilar se adopta como una longitud de cálculo.
- Haga clic en la opción dist. entre ejes de apoyos. La longitud de cálculo es igual a la longitud real del pilar.
- Haga clic en la opción Real e introduzca la longitud.
- Haga clic en Coeficiente e introduzca un valor. El valor se convierte en el coeficiente por el que se debe multiplicar la longitud en las caras de apoyo para obtener el valor necesario. Por ejemplo, si introduce el valor 0.25, esto significa que el valor necesario es igual a ¼ de la longitud en las caras de apoyo. L 0 indica la longitud del pilar entra los nudos.
- El campo Coeficiente de longitud de pandeo define los coeficientes de longitud de pandeo para una barra en ambas direcciones.
El coeficiente de longitud de pandeo depende de las condiciones de apoyo de los nudos finales de una barra en el plano de pandeo. La longitud de pandeo de una barra también se puede determinar haciendo clic en el icono que muestra de forma esquemática el modelo de pandeo seleccionado de una barra en el cuadro de diálogo Condiciones de pandeo. El cuadro de diálogo contiene esquemas típicos de condiciones de apoyo de la barra. Una vez seleccionadas las condiciones de pandeo, el valor del coeficiente se adopta o se calcula automáticamente.
El pandeo se aplica cuando un esfuerzo de compresión afecta a una barra, incluso aunque sea pequeña en comparación con otros esfuerzos internos. Robot no comprueba si se pueden omitir o no los efectos de pandeo en los cálculos. Para eliminar los efectos de pandeo de los cálculos, seleccione el último icono de los que aparecen en el cuadro de diálogo Condiciones de pandeo. Si el icono está seleccionado, el pandeo se omitirá en los cálculos.
- Las longitudes de la barra Iy e Iz contienen opciones que definen la longitud de cálculo de un pilar. Existen estas cuatro formas de definir la longitud:
- Desplazamiento máximo de los nudos
- Define los desplazamientos relativos máximos de los nudos de pilar en las direcciones Y y Z. Si se superan los desplazamientos, la tabla de resultados del cálculo muestra la advertencia correspondiente.
- Parámetros adicionales : disponible para algunas normas de hormigón armado. Haga clic en esta opción para abrir un cuadro de diálogo que permite definir parámetros adicionales.
- Nota: haga clic en esta opción para que se muestre una nota de cálculo.
- Guardar: haga clic en esta opción para añadir un tipo de barra con el nombre y los parámetros definidos en la lista de tipos de barra de hormigón armado definidos anteriormente.
Utilice los botones de la parte inferior para realizar lo siguiente:
