Parámetros del análisis de deterioro

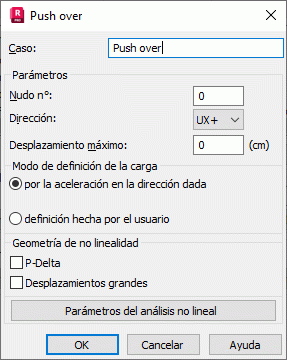

Utilice este cuadro de diálogo para configurar los parámetros del análisis de deterioro para un caso dinámico.

Acceso
  1. Asegúrese de que ya se haya definido un análisis modal.
  2. Haga clic en Análisis Tipos de análisis Nuevo.
  3. Seleccione Push over en el cuadro de diálogo Tipo de análisis y, a continuación, haga clic en Aceptar.

Caso
El nombre del caso de carga.
Parámetros

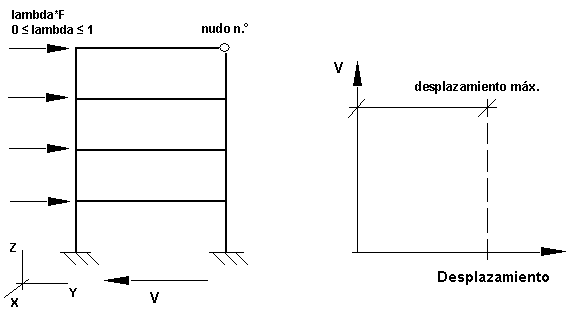

  • Nudo n.º: el número del nudo de la estructura que pertenece a la cubierta de la misma (consulte la figura siguiente).
  • Dirección: dirección del factor externo que afecta a la estructura en el sistema de coordenadas global.
  • Desplazamiento máximo: desplazamiento máximo en el nudo de estructura seleccionado.
Modo de definición de la carga
  • Por la aceleración en la dirección dada: determina un vector de desplazamiento durante el análisis de deterioro.
  • Definición hecha por el usuario
Nota: La opción Por la aceleración en la dirección dada utiliza el siguiente algoritmo:
  1. Cálculo del vector , donde K y M son la matriz de rigidez y la matriz de masas respectivamente, Idir es el vector de dirección de la unidad y Φ dir es el vector de modo de empuje.
  2. Normalización: , donde .
  3. Definición del factor de participación de masas: Γ dir = (M Idir , F dir).
  4. Definición de esfuerzos laterales como Fdir = γdir M Φ dir , donde γdir es un multiplicador escalar.

El lado derecho del sistema de ecuación que se muestra en el punto 1 se puede definir con un caso de carga estática que compondrá un conjunto de esfuerzos aplicados a la estructura. El algoritmo de cálculo de los esfuerzos laterales (puntos 2, 3 y 4) es idéntico al descrito anteriormente.

Geometría de no linealidad
  • P-Delta: seleccione esta opción para tener en cuenta los efectos P-Delta durante el análisis.
  • Desplazamientos grandes: seleccione esta opción para tener en cuenta los desplazamientos o las rotaciones grandes durante el análisis.
  • Parámetros del análisis no lineal: abre un cuadro de diálogo que permite configurar las opciones del análisis no lineal.

Consulte también el siguiente tema:

Descripción del análisis de deterioro

Tema principal: Descripción del análisis de deterioro
