Seleccione los parámetros de los archivos DXF de AutoCAD o Inventor, o de los archivos DXF de desarrollo.
Nota: Debe tener permisos de acceso administrativo para realizar estas tareas.

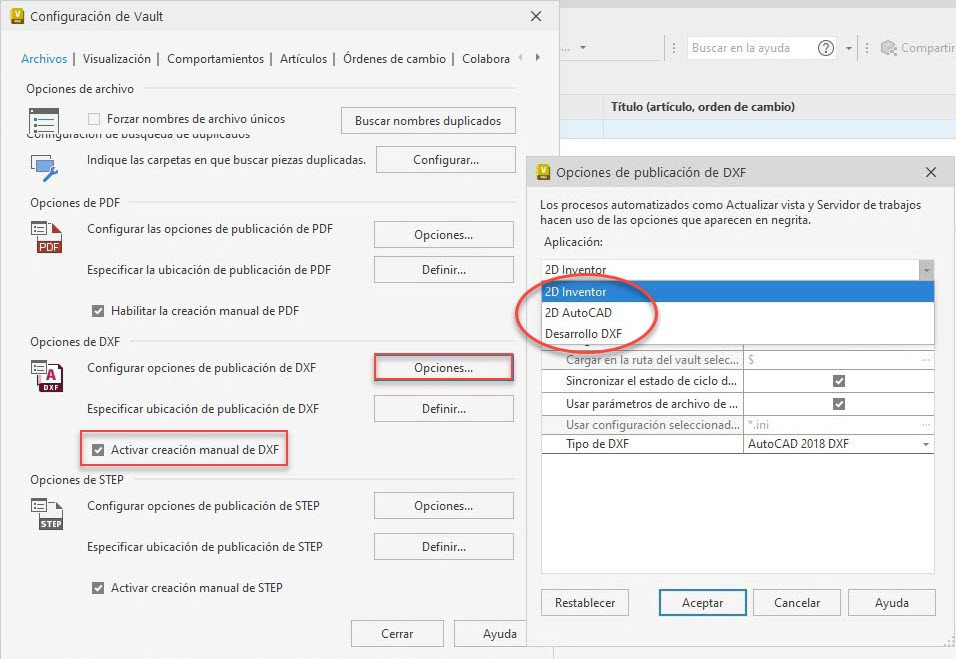

- Haga clic en Herramientas > Administración > Configuración de Vault.
- En Opciones de DXF, haga clic en el botón Opciones para abrir el cuadro de diálogo Opciones de publicación de DXF y configurar los ajustes de publicación correspondientes.
- Seleccione una aplicación y active los ajustes que desee.
Active la casilla de verificación Habilitar la creación manual de DXF para poder crear un archivo DXF sin tener que pasar por los cambios en el estado del ciclo de vida de un archivo de dibujo. El comando Crear DXF está disponible en la barra de herramientas, el menú contextual y el menú Acciones.
Estas tablas describen los parámetros del cuadro de diálogo Opciones de publicación de DXF para la publicación en AutoCAD e Inventor.
| Opciones de publicación de AutoCAD DXF | |
| Añadir como archivo adjunto | Muestra el archivo DXF publicado como un elemento adjunto al archivo. |
| Cargar en ubicación de archivo de origen | Almacena automáticamente el archivo DXF publicado en la ubicación del archivo seleccionado. |
| Cargar en la ruta del almacén seleccionado | Define una ubicación específica (mediante la opción Examinar) para almacenar el archivo DXF publicado. |
| Sincronizar estado de ciclo de vida y revisión desde archivo de origen | Permite que tanto el archivo DXF publicado como el archivo de origen tengan el mismo estado de ciclo de vida y valor de revisión. |
| Utilizar parámetros del archivo de dibujo de AutoCAD | Opción para utilizar los parámetros del archivo de dibujo de AutoCAD. |
| Tipo de DXF | Seleccione el tipo de DXF por defecto. |
| Opciones de publicación de Inventor DXF/opciones de desarrollo DXF | |
| Añadir como archivo adjunto | Muestra el archivo DXF publicado como un elemento adjunto al archivo. |
| Cargar en ubicación de archivo de origen | Almacena automáticamente el archivo DXF publicado en la ubicación del archivo seleccionado. |
| Cargar en la ruta del almacén seleccionado | Define una ubicación específica (mediante la opción Examinar) para almacenar el archivo DXF publicado. |
| Sincronizar estado de ciclo de vida y revisión desde archivo de origen | Permite que tanto el archivo DXF publicado como el archivo de origen tengan el mismo estado de ciclo de vida y valor de revisión. |
| Utilizar parámetros del archivo de dibujo de Inventor | Opción para utilizar los parámetros del archivo de dibujo de Inventor. |
| * Usar configuración seleccionada para personalización | Seleccione el archivo de configuración personalizado de la publicación de DXF.
** Nota: Si utiliza Empaquetado de archivos para la exportación DXF, Vault cargará un archivo ZIP en lugar del archivo dxf. |
| Tipo de DXF | Seleccione el tipo de DXF por defecto. |
** En el archivo de configuración, active la opción de selección de exportación.
- Si tenemos "USE TRANSMITTAL = Yes", Vault exportará y cargará un archivo ZIP.
- Si tenemos "USE TRANSMITTAL = No", Vault exportará y cargará el archivo DXF.
