Nœuds composés

Les objets composés sont des nœuds qui contiennent des sous-graphiques incluant d’autres nœuds, qui peuvent éventuellement inclure d’autres objets composés. Ils peuvent être utilisés pour organiser et simplifier les graphiques de grande taille pour une meilleure lisibilité.

Rendu > Éditeur de matériaux > Éditeur de matériaux détaillé > Général > Objet composé

Création d’un objet composé

Pour créer un objet composé dans la vue active, procédez comme suit :

  1. Sélectionnez un ou plusieurs nœuds dans un graphique ou dans un autre objet composé éditable.
  2. Ouvrez le menu contextuel, puis choisissez Combiner les nœuds dans l’objet composé.

Les nœuds sélectionnés sont inclus dans le nouvel objet composé et les connexions existantes deviennent des ports.

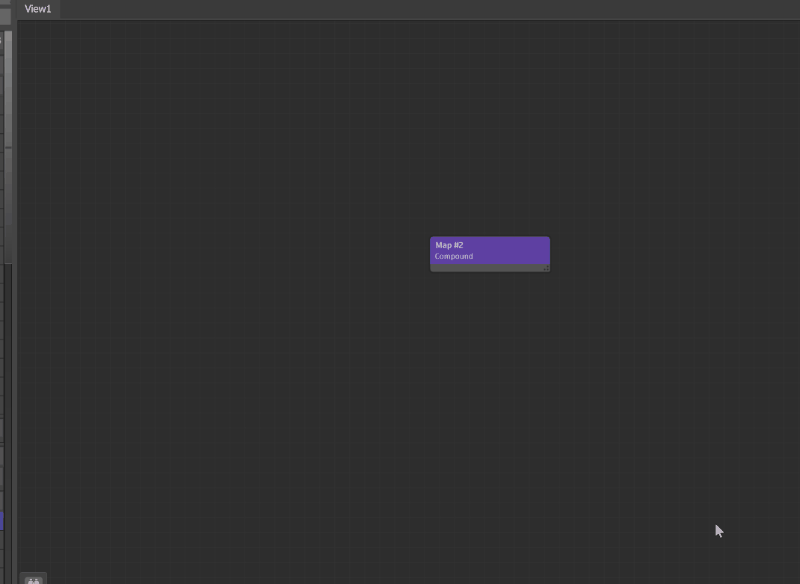

Screen recording GIF of someone creating a compound in the Slate Material Editor.

Création d’un objet composé dans la vue active

Modification d’un objet composé

Vous pouvez modifier un objet composé de l’une des façons suivantes :

Promotion d’attributs dans un objet composé

Pour promouvoir des attributs clés au niveau supérieur d’un objet composé, procédez comme suit :

  1. Double-cliquez sur un objet composé pour y accéder.
  2. Recherchez le port d’attribut à promouvoir.
  3. Faites glisser le curseur vers l’extérieur et relâchez le bouton de la souris sur la ligne de connexion du port d’attribut souhaité.
  4. Sélectionnez Exposer en tant que paramètre d’entrée/Exposer en tant que paramètre de sortie.

Remarque : les ports d’entrée et de sortie peuvent tous deux être déplacés vers le niveau supérieur d’un objet composé.

Pour renommer un attribut promu, cliquez dessus avec le bouton droit de la souris dans l’objet composé, puis choisissez Renommer.

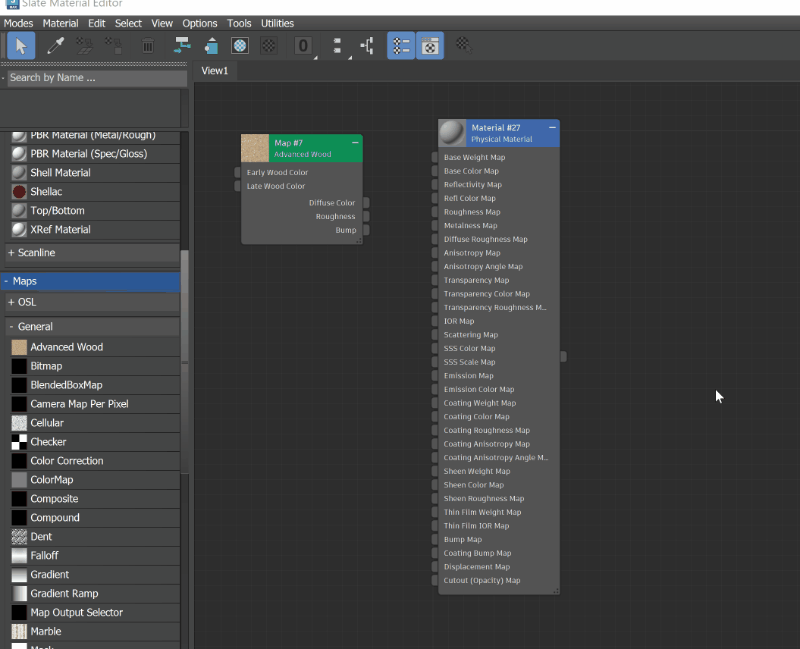

Screenshot GIF of a user exposing an input in a compound.

Promotion d’un attribut dans un objet composé

Décompression d’un objet composé

La décompression d’un objet composé est l’opposé de sa création. Cette opération « développe » son contenu d’un niveau. Toutes les connexions restent inchangées. Pour décompresser un objet composé, procédez comme suit :

  • Cliquez avec le bouton droit de la souris sur l’objet composé, puis choisissez Décompresser l’objet composé.

Enregistrer un objet composé

Vous pouvez enregistrer des objets composés dans la bibliothèque de matériaux afin de les réutiliser :

  • Cliquez avec le bouton droit de la souris sur l’objet composé, puis choisissez Ajouter à la bibliothèque de matériaux.
