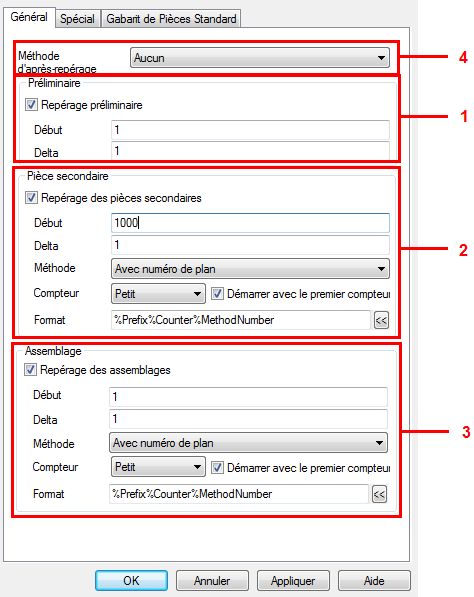

La boîte de dialogue Repérage principale se compose de quatre sections utilisées pour configurer les méthodes de repérage.
Certains paramètres figurant dans la boîte de dialogue Repérage sont stockés dans les paramètres par défaut (catégorie Management Tools / Valeurs par défaut). Par conséquent, ces paramètres peuvent être appliqués à plusieurs utilisateurs, partagés dans les profils AstorSettings/par défaut et migrés vers d'autres versions.
Une fois qu'une méthode de numérotation est définie, cliquez sur Appliquer pour l'enregistrer dans le fichier DWG. La méthode de numérotation peut être réutilisée à chaque fois pour le fichier respectif, avec les mêmes paramètres (même si vous envoyez le fichier vers un autre ordinateur qui ne comporte pas les mêmes paramètres que celui de départ).
- Méthode de numérotation de repère préliminaire : active la numérotation de repère préliminaire et vous permet de définir le repère de départ et l'incrément. Cette méthode de repérage est indépendante de toute méthode de post-repérage ou du repérage de pièce secondaire/assemblage, et peut être effectuée à n'importe quel moment, en particulier dans les phases préliminaires de modélisation, pour permettre la création de listes de matières premières ou les dessins d'agencement général.
- Méthode de numérotation de pièce secondaire : cette option détermine la méthode utilisée pour attribuer des numéros automatiques à des groupes de pièces individuelles. Elle vous permet de définir le repère de départ, l'incrément et la disposition de l'affichage.
- Méthode de numérotation des assemblages : cette option détermine la méthode utilisée pour attribuer des numéros automatiques à des groupes d'assemblages. Elle vous permet de définir le repère de départ, l'incrément et la disposition de l'affichage.
- La méthode de post-repérage est appliquée une fois la méthode initiale utilisée pour attribuer des repères de pièces et d'assemblages et définir un jeu de règles prédéfinies.
Méthodes de numérotation des pièces simples / assemblages
Les méthodes pour les pièces simples et les assemblages ont un concept identique. Il est recommandé de ne pas les mélanger dans la configuration et d'utiliser la même méthode pour les repères de pièces simples et d'assemblages. Il est possible de les mélanger, mais les résultats ne seront peut-être pas ceux prévus.
Advance Steel propose quatre méthodes de numérotation différentes :
Méthode 1 : PS : 1000,1001 ….; A:1,2,3
Il s'agit d'une méthode de numérotation standard, où les repères de pièces sont attribués à des groupes de façon incrémentielle, en fonction du repère de départ pour chaque catégorie de repères de pièce et d'assemblage, à l'aide de l'incrément indépendant pour chaque catégorie. Cette méthode n'ajoute aucune relation entre les éléments ni d'interférence interne.
Méthode 2 : PS : 1000,1001…..; A :1000,1,2,3
Cette méthode utilise des mécanismes similaires à celui du dessus, les groupes de pièces et d'assemblages étant numérotés de façon indépendante, à l'aide des valeurs de départ et d'incrément, mais elle ajoute une particularité : des objets autonomes. Les objets autonomes sont en même temps des éléments de pièce et un assemblage (non relié à autre chose) permettra d'obtenir le même repère de pièce pour l'assemblage que pour la pièce secondaire.
Exemple : une poutre autonome obtient le repère "1005" en fonction de la numérotation par défaut, le repère d'assemblage sera également 1005 (en ignorant les valeurs générales de départ et d'incrément de l'assemblage). En général, ces éléments autonomes ne permettront d'obtenir qu'un plan de fabrication (un plan d'assemblage) de sorte qu'ils auront un repère de pièce simple (référence à l'intervalle de numérotation des pièces simples).
Option Nb de 0 :
Pour la méthode 1 et la méthode 2, une option supplémentaire s'affiche dans la boîte de dialogue, appelée Nb de 0 :
Si cette option est activée, cela vous permettra d'ajouter des zéros devant le repère de pièce pour atteindre un numéro de taille minimum.
Exemple : sélectionner la valeur 2 pour cette option fera sortir les repères de pièces qui n'ont qu'une décimale : 01,02, 03 et ainsi de suite. Une fois que le repère de pièce atteindra 09, il passera à 10, 11 et ainsi de suite, et, par conséquent, cette option ne sera plus appliquée. Cette option n’est pas appliquée non plus si vous la paramétrez sur 4, puis définissez le repère de départ à 1000. Le numéro a déjà 4 décimales, la numérotation attribuera donc simplement 1000,1001, en ignorant cette option.
Méthode 3 : PS : 1/1….1/32…3/32 ; A:1/1…
Cette méthode ignore les valeurs de départ et d'incrément et attribue une règle de numérotation simple qui commence par 1/1, passe à un incrément de 1 à 1/32, puis passe à 2/1 … … 2/32 … .3/1 et ainsi de suite.
Différents préfixes attribués aux pièces et aux assemblages génèreront différentes successions multiples. Par conséquent, dans un modèle, vous pouvez avoir C1/1, B/1/, Ab1/1 et ainsi de suite, où C, B et Ab sont des préfixes.
Méthode 4 : avec numéro de plan
Méthode très fréquemment utilisée qui permet à Advance Steel de numéroter les éléments en fonction de leur position sur le dessin, en créant une relation solide entre le repère de pièce de l'élément et le dessin sur lequel l'objet est détaillé.
Le flux de travail de cette méthode est le suivant :
- Vous effectuez la numérotation à l'aide de la méthode Avec numéro de plan lorsque le plan n'a pas encore été numéroté. La numérotation effectuera ensuite la détection automatique de pièce identiques, en regroupant les pièces et assemblages identiques, puis en attribuant un repère d'espace réservé à ces groupes d'éléments, du nom générique de #internal1 #internal1000, et ainsi de suite.
- Le numéro d'espace réservé est un numéro valide et Advance Steel peut très bien travailler avec, mais son rôle sera souligné à l'étape suivante.
- Créer des dessins de pièce et d'assemblage : lorsqu'un dessin est créé, Advance Steel attribue automatiquement un numéro de dessin unique par projet. Le numéro de dessin de départ peut être contrôlé, par exemple, pendant le processus de création de plans de détail ou individuellement pour chaque objet, si la création de plans de détail est effectuée manuellement, avec les styles de dessin.
- Avant de remplacer les repères de pièce d'espace réservé #internal1000, Advance Steel attribue également un compteur au numéro de dessin obtenu par le processus de création de plans de détail. Ce compteur est nécessaire pour éviter la duplication des numéros de dessin si la création de plans de détail est effectuée à l'aide de stratégies à plusieurs feuilles.
Le compteur peut être une lettre (minuscules ou majuscules) ou un numéro et représente la position du dessin sur la feuille. Par conséquent :
- Ce sera toujours 1, A ou a pour des dessins à feuille unique.
- Ce sera toujours de 1, 2, 3, etc., pour plusieurs feuilles.
L'option de compteur Commencer par le premier réinitialisera le compteur pour chaque feuille. Si l'option est décochée, le numéro du compteur augmentera avec chaque feuille, ce qui donnera des numéros de dessin comme : A100, B101, C102 et ainsi de suite.
- Le numéro de dessin automatiquement attribué à la feuille est ensuite utilisé pour remplacer le repère de pièce d'espace réservé #internal1000. Le processus s'effectue automatiquement lors de la création de plans de détail, donc une fois que les dessins sont créés, les repères de pièces sont mis à jour pour correspondre aux nouveaux numéros de dessins. Reportez-vous à cet exemple plus détaillé de la méthode Avec numéro de plan.
Modifier les repères de pièces à l'aide de Modifier le numéro de plan
Pratique courante lors d'un projet, il faut modifier le repère de pièce de certains assemblages ou repères de pièces. Puisque l'utilisation de cette méthode permet de créer un lien entre le repère d'élément et le numéro de plan où il est détaillé, la gestion de la pièce nécessitera une mise à jour des deux paramètres, de façon à ce que l'action dans ce cas consiste à modifier le numéro de plan, ce qui déclenchera une modification de repère de pièce.
- Dans l'onglet Documents
le groupe de fonctions Gestionnaire de documents, cliquez sur
(Gestionnaire de documents).
- Parcourez la liste des dessins et recherchez le dessin dans lequel l'objet dont le repère de pièce doit être modifié est détaillé.

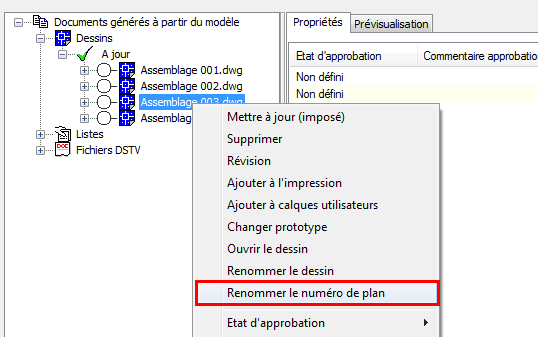

- Cliquez avec le bouton droit sur le nom du dessin et choisissez Renommer le numéro de plan dans le menu contextuel.
- Entrez le nouveau numéro de dessin. Cette fonctionnalité :
- ne vous permettra pas d'insérer un numéro de dessin qui existe déjà dans le projet.
- modifiera automatiquement le repère de pièce (pièce simple ou assemblage) de(s) l'objet(s) détaillé(s) sur le dessin.
- modifiera le nom de fichier et utilisera la valeur du nouveau numéro de dessin qui fait partie du nom de fichier.
- Une fois le numéro du dessin modifié, ce fichier et éventuellement d'autres fichiers passeront à l'état Mise à jour requise pour effectuer une modification du label des nouveaux repères de pièces.
Méthodes de post-numérotation des pièces simples/assemblages
Les règles de post-numérotation sont appliquées après la numérotation initiale, en modifiant certains repères de pièces en fonction des règles pour correspondre à la définition. Elles peuvent être utilisées pour obtenir la numérotation comme prévu.

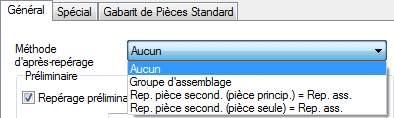

La méthode de post-numérotation est définie à partir de la liste déroulante située dans la partie supérieure de la boîte de dialogue Repérage et propose les options suivantes :
- Aucun
- Rep. pièce second. (pièce princip.) = Rep. ass.
- Rep. pièce second. (pièce seule) = Rep. ass.
- Groupe d'assemblage
- Aucun : aucune méthode de post-numérotation n'est appliquée. Les références et les assemblages sont numérotés séparément.
- Groupe d'assemblage : cette méthode de post-numérotation modifiera tous les repères de pièces simples pour correspondre aux repères de pièces d'assemblage, avec un identifiant pour générer un repère de pièce simple.
Exemple :
Un modèle comporte trois assemblages numérotés : B100, B101 et B102.
- L'assemblage B100 possède les pièces attachées : p1000, p1001
- L'assemblage B101 possède les pièces attachées : p1000, p1002
- L'assemblage B102 possède les pièces attachées : p1002, p1005
Tous ces repères sont le résultat d'une numérotation standard, sans utiliser de méthode de post-numérotation.
- Le modèle aura toujours les trois assemblages : B100, B101 et B102, non modifiés.
- Les deux pièces attachées de B100 (p1000 et p1001) modifieront leurs repères de pièces pour passer à : pa-B100 et pb-B100, où :
- "p" est le préfixe (P1000).
- "p" est le préfixe (P1000).
- "a" et "b" sont des repères de compteur qui déclenchent une différence entre les deux éléments.
- "-B100" est le repère d'assemblage auquel appartiennent ces deux tôles.
- En allant vers l'assemblage B101, les deux pièces attachées qui avaient précédemment : p1000 et p1002 passeront à : pa-100 et pa-B101. Les raisons sont les suivantes :
- "p1000" qui est également associé à cet assemblage fera passer son repère à "pa-B100", car cette plaque associée avait déjà un repère de pièce depuis l'assemblage précédent. Comme l'élément est toujours identique à la pièce associée de l'assemblage B100, il conservera son nom.
- "p1002" est un nouveau repère de pièce qui n'appartenait pas à l'autre assemblage, il obtiendra donc un repère de pièce simple qui contient le repère d'assemblage B101 : pa-B101.
- Pour l'assemblage B102, les deux pièces attachées p1002 et p1005 passeront à pa-B101 pa-B105, suivant la même logique que ci-dessus.
Les pièces attachées prendront le repère d'assemblage en ordre croissant et une fois paramétré, il est réutilisé pour tous les autres assemblages. Si les pièces attachées étaient différentes en tant que repères de pièce simple entre les assemblages, cette règle permettrait un très bon regroupement des repères de pièces, où le simple fait de vérifier le repère de pièce attachée donnerait des informations directes de l'assemblage auquel elle appartient.
-
Rep. pièce second (pièce princip.) = Rep. ass. : cette méthode attribuera à l'élément qui représente la pièce principale de l'assemblage le même repère de pièce que le repère d'assemblage.
Exemple :
Un assemblage de colonne C100 a, après la numérotation, le repère de pièce : c1000 pour la poutre de colonne, et p1000 pour la plaque de base. L'application de cette méthode de post-numérotation fera passer le repère de pièce simple pour la poutre de colonne à C100, en laissant la plaque de base à p1000.
Cette méthode est très utile si la numérotation est effectuée à l'aide de la méthode Avec le numéro du dessin et si le processus est configuré de manière à ne pas créer de dessins de pièce simple pour l'élément principal de l'assemblage. Pour cette raison, l'élément principal de l'assemblage (par exemple, l'élément de poutre de colonne) n'obtiendra pas de dessin de pièce pour générer son repère de pièce, et restera donc #internal.
- Rep. pièce second. (pièce seule) = Rep. ass. : cette méthode s'applique uniquement à des éléments autonomes (p. ex., des pannes assemblées par des boulons, des bardages) et la méthode définira simplement le même repère de pièce simple que le repère de pièce principale, quelle que soit la méthode de numérotation principale des pièces principales.
